Wiata fotowoltaiczna – ile kosztuje w 2026 roku? Konstrukcja, panele PV i montaż

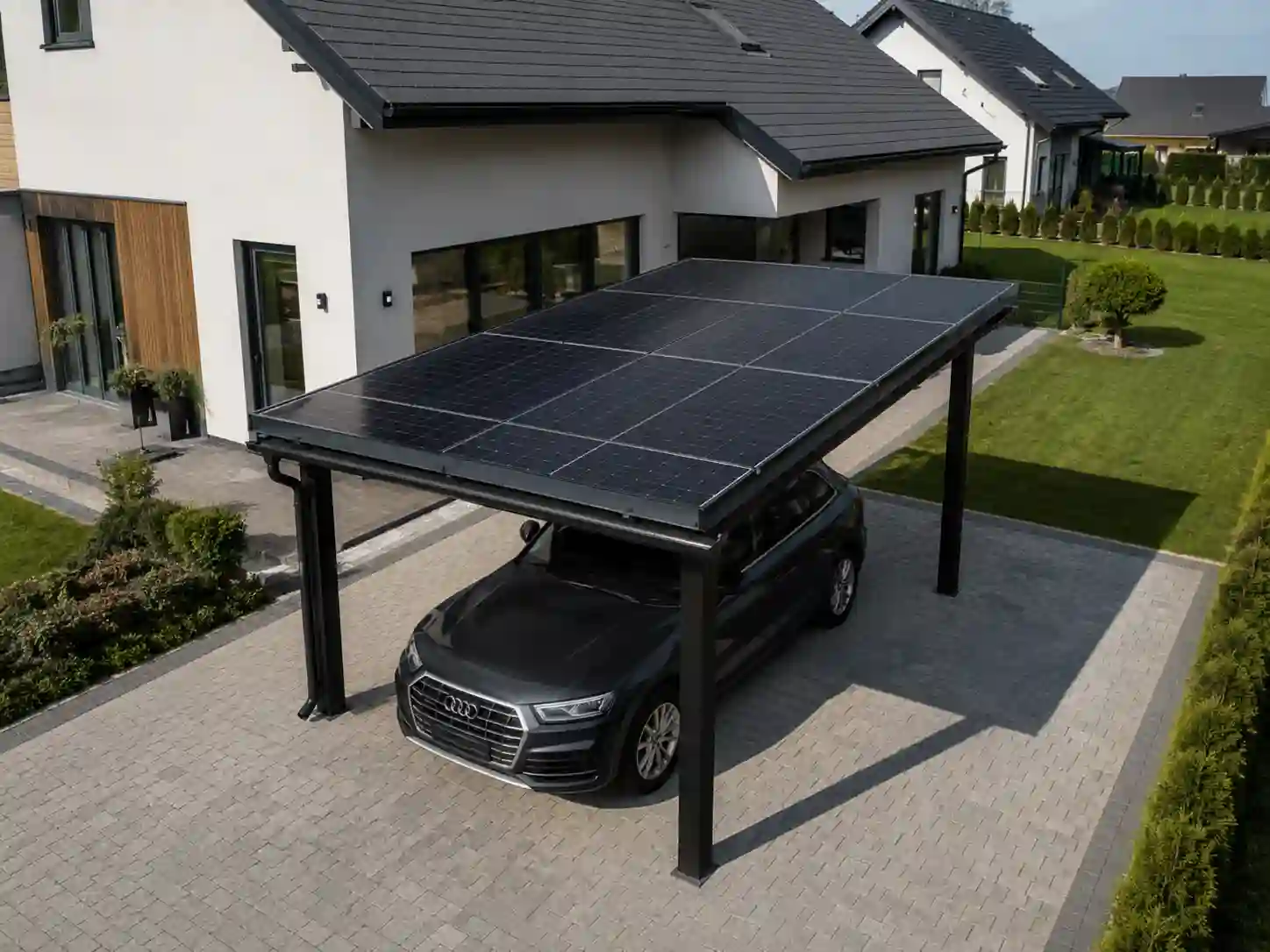

Wiata 5–6 kW może wykorzystywać około 12–14 modułów o mocy 430–450 W. Taki zestaw daje od około 5,2 do 6,3 kWp i zajmuje orientacyjnie 24–28 m² powierzchni samych paneli. Dach jest więc zwykle większy niż minimalne stanowisko 2,5 × 5 m i może mieć około 3,5–4,5 m szerokości oraz 6–7 m długości, zależnie od układu modułów, nachylenia i wysunięcia okapów.

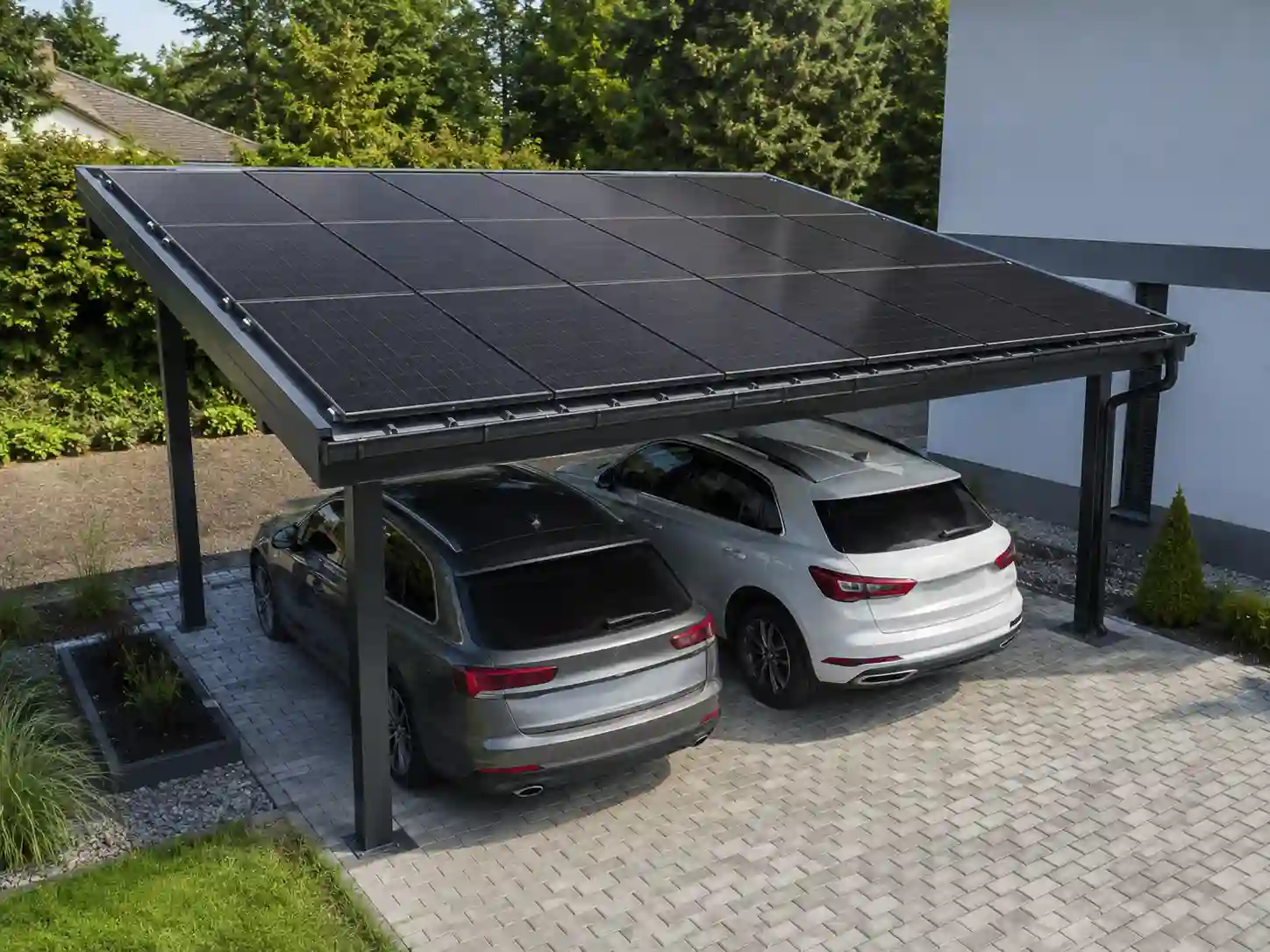

Wiata o mocy około 10 kW wymaga najczęściej 22–24 modułów o mocy 430–450 W. Przykładowo 22 moduły po 450 W tworzą instalację 9,9 kWp, a 24 moduły po 430 W – 10,32 kWp. Same panele zajmują około 44–48 m², dlatego wiata dwustanowiskowa może mieć orientacyjnie 6–7 m szerokości i 7–8 m długości. Taki dach pozwala zadaszyć dwa samochody, ale wymaga odpowiedniego rozstawu słupów i zachowania przestrzeni do otwierania drzwi.

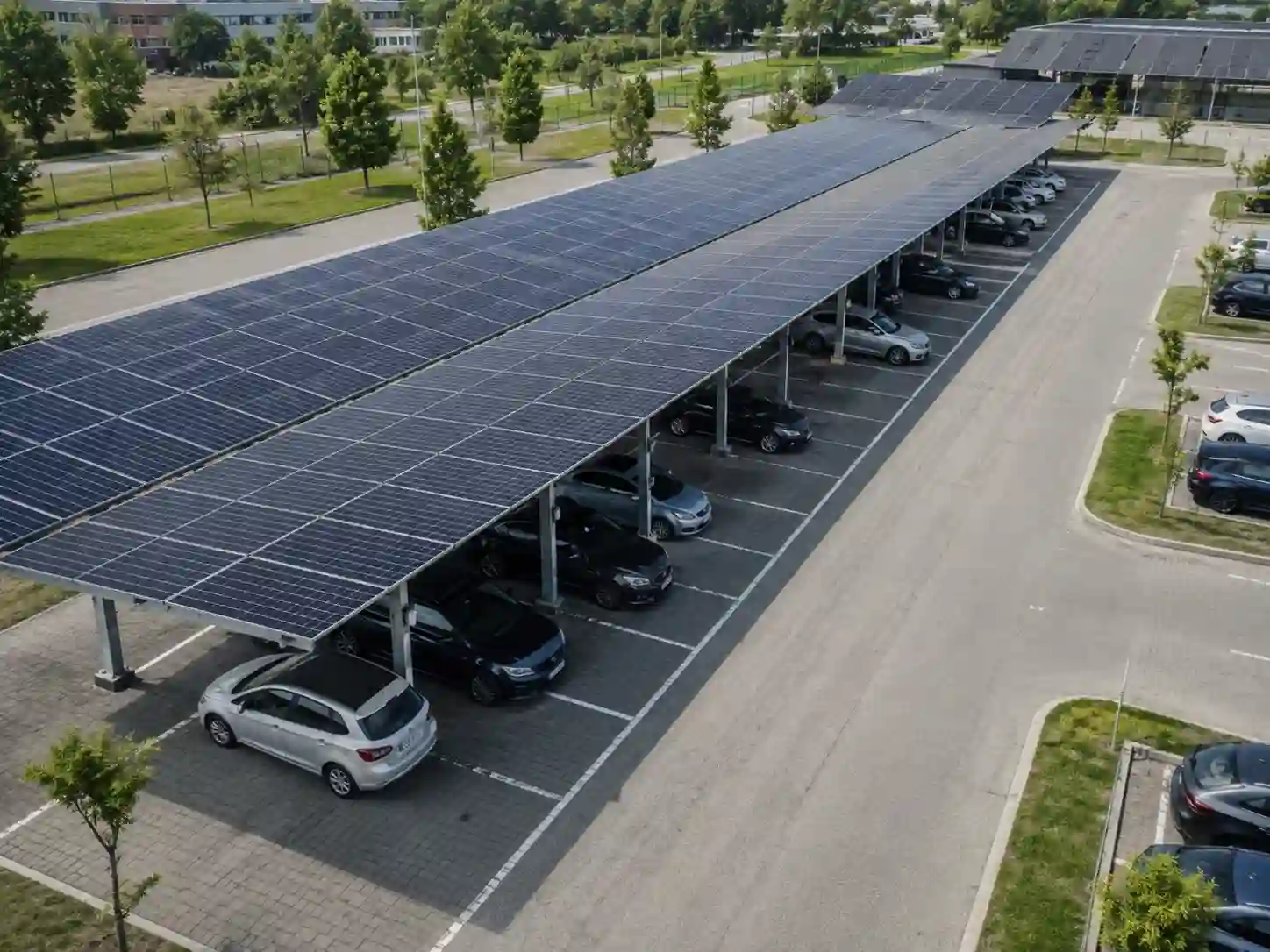

Wiata wielostanowiskowa powstaje przez powtarzanie kolejnych modułów konstrukcyjnych nad długim rzędem albo dwoma rzędami samochodów. Instalacja o mocy 20–40 kW może wykorzystywać orientacyjnie 44–90 modułów 450 W i zajmować około 88–180 m² powierzchni paneli. Przy większych parkingach moc może przekraczać 100 kW, a konstrukcja obejmować wiele równoległych rzędów połączonych z ładowarkami, falownikami i rozdzielnicami.

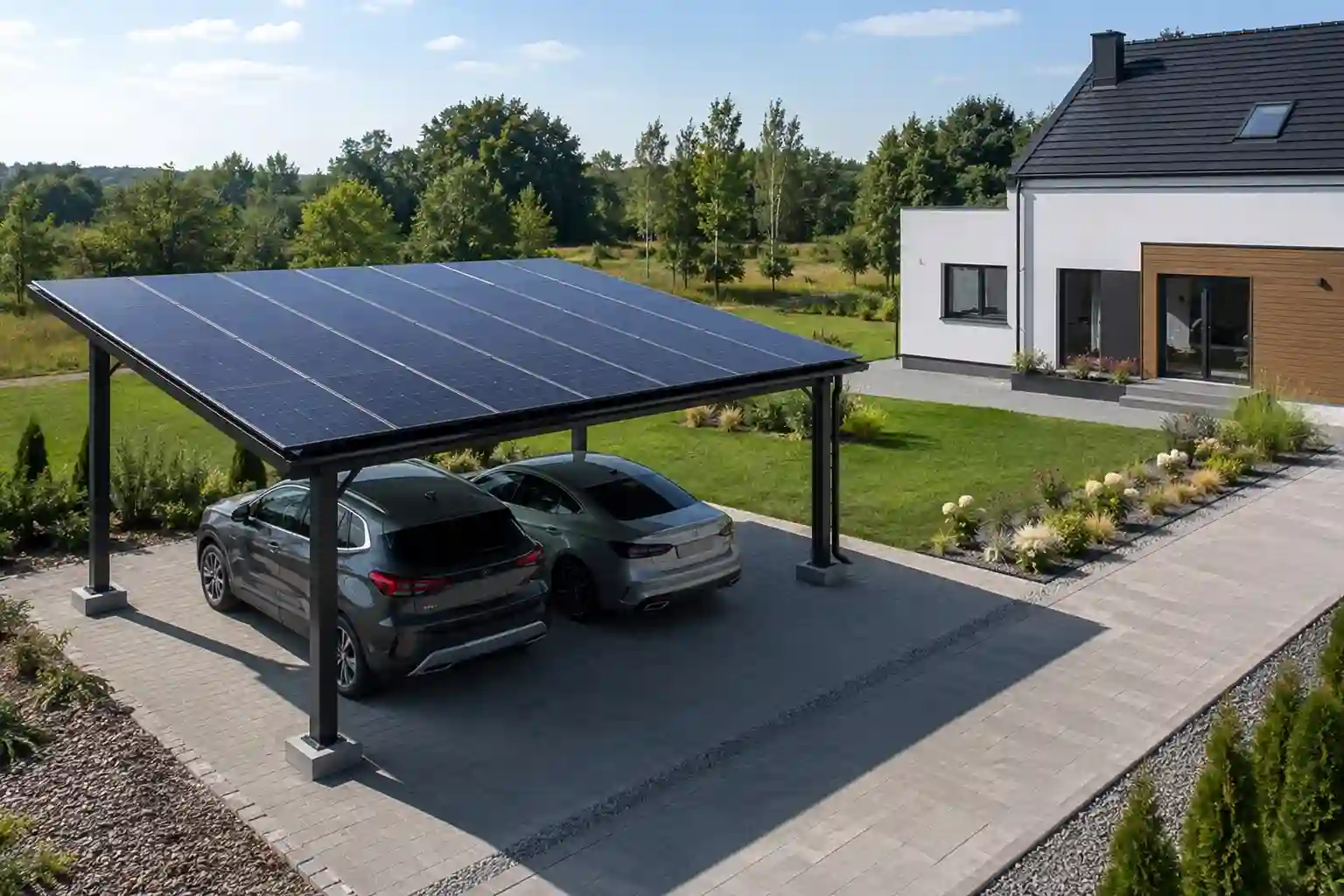

Wiata wolnostojąca jest posadowiona na własnych słupach i fundamentach, niezależnie od domu lub budynku firmy. Można ją ustawić tak, aby korzystnie skierować połać z modułami i jednocześnie zachować wygodny wjazd. Przydomowa konstrukcja na jeden samochód zajmuje zwykle około 25–30 m², natomiast wiata dwustanowiskowa z instalacją około 10 kW może wymagać dachu o powierzchni około 45–50 m².

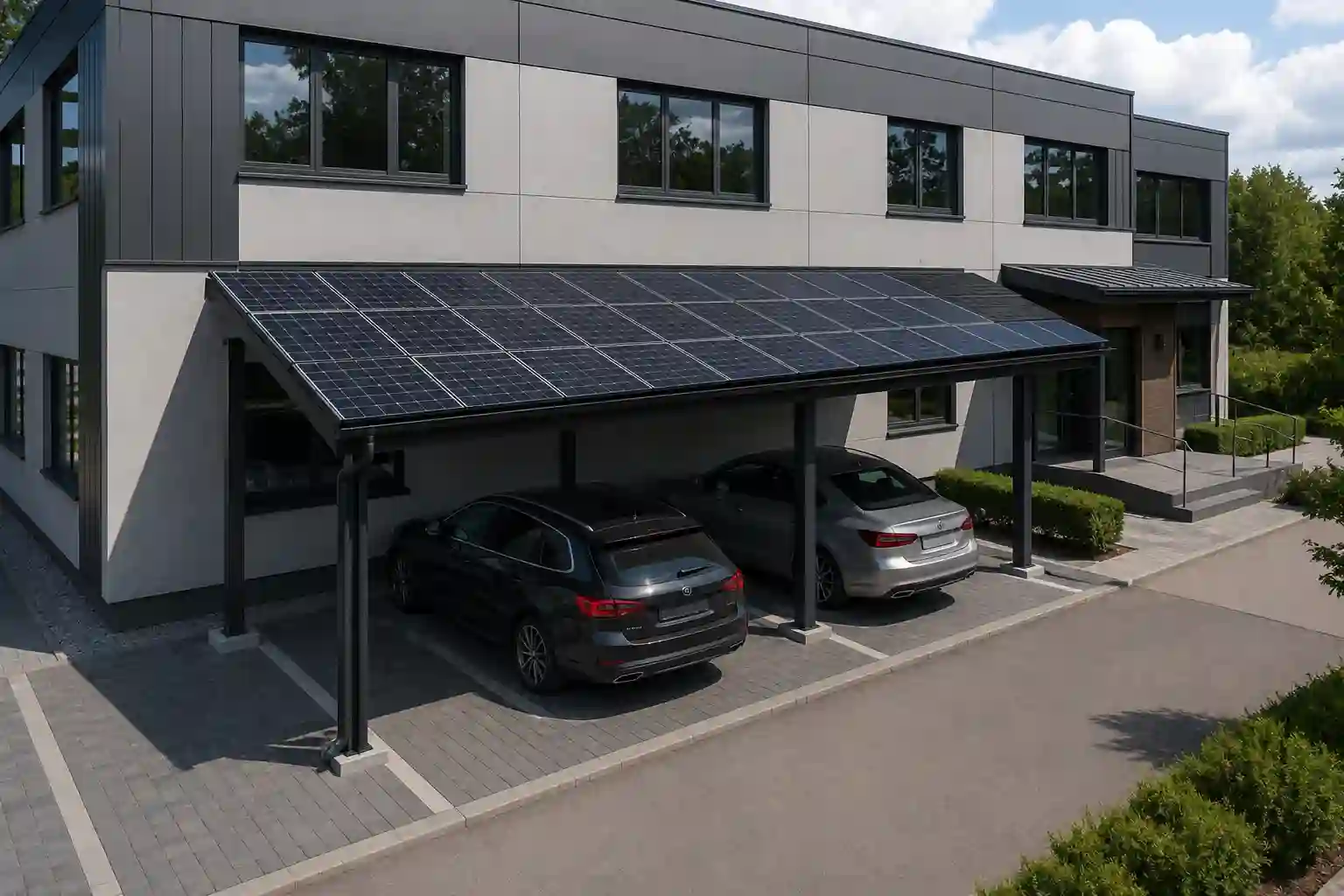

Wiata ustawiona przy domu, hali lub budynku firmy może być niezależną konstrukcją dosuniętą do elewacji albo zadaszeniem częściowo połączonym z budynkiem. Takie położenie skraca drogę między modułami, falownikiem i główną rozdzielnicą oraz pozwala stworzyć zadaszone przejście do wejścia. Trzeba jednak uwzględnić okna, drzwi, okap, rury spustowe i zacienienie powodowane przez wyższą bryłę budynku.

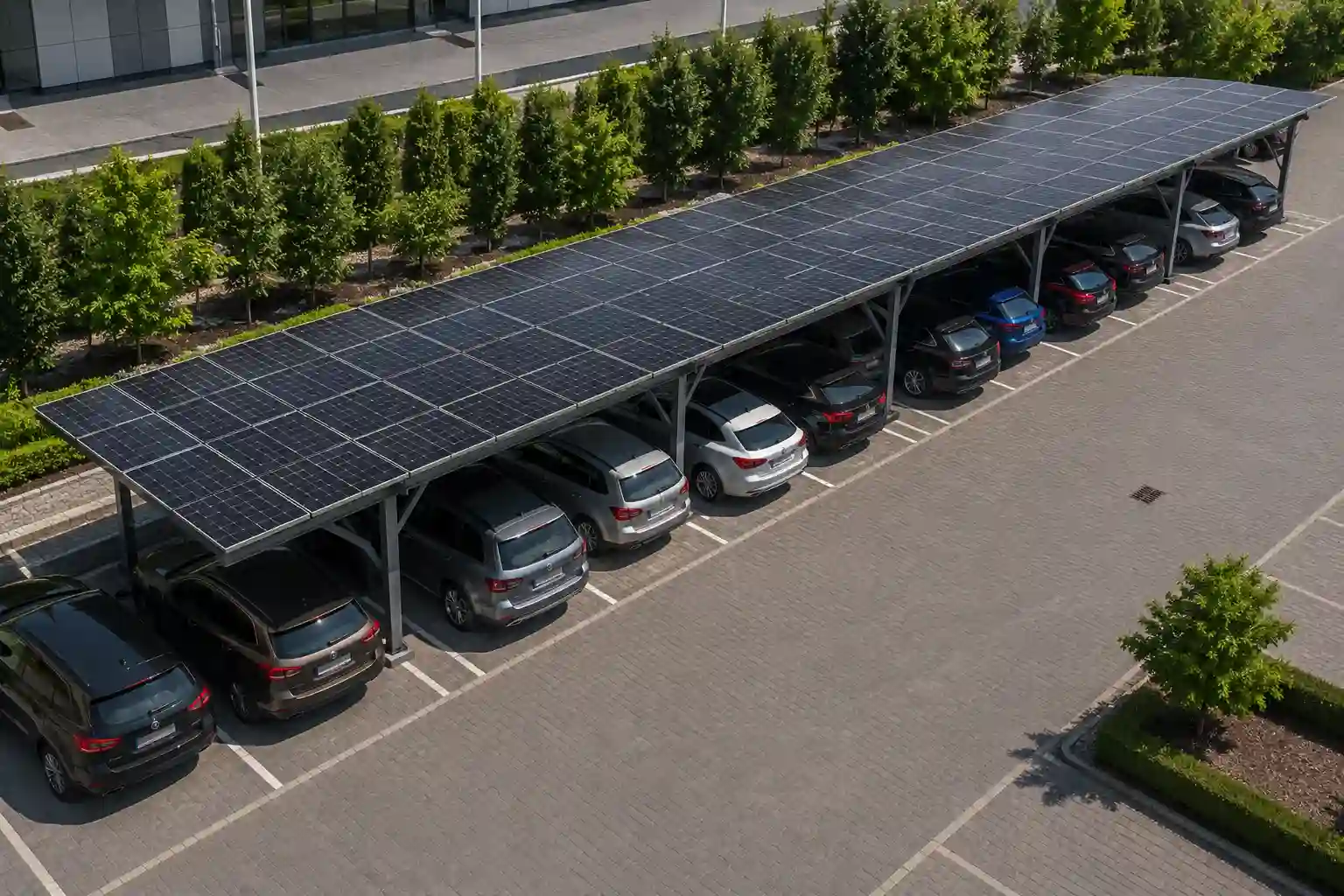

Zadaszenie istniejącego parkingu wykorzystuje obecną nawierzchnię, miejsca postojowe i drogi manewrowe, dlatego konstrukcję trzeba dopasować do zastanego układu. Modułowe systemy komercyjne mogą mieć wsporniki o wysięgu około 5 m i być wydłużane do około 50 m, tworząc jeden długi rząd zadaszonych stanowisk. Słupy i fundamenty należy rozmieścić tak, aby nie ograniczały parkowania, otwierania drzwi ani przejazdu między rzędami.

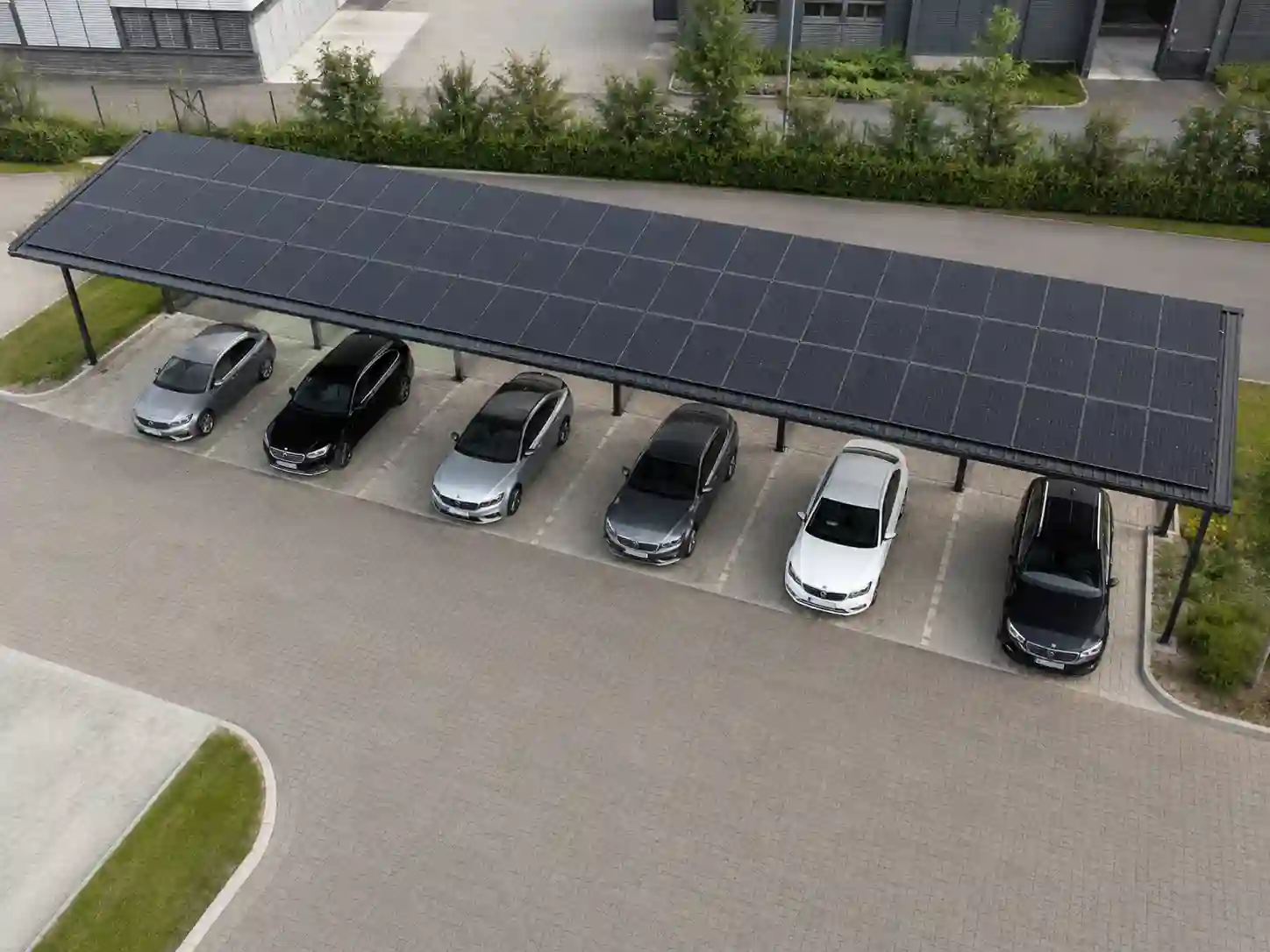

Wiata jednostronna obejmuje jeden rząd samochodów ustawionych obok siebie. Przy czterech miejscach sama szerokość stanowisk wynosi co najmniej 10 m, przy sześciu – 15 m, a przy dziesięciu – 25 m, bez dodatkowych marginesów konstrukcyjnych. Dach może być oparty na słupach przy tylnej krawędzi miejsc albo na podporach ustawionych między stanowiskami. Konstrukcję można wydłużać przez dodawanie kolejnych przęseł wraz z następnymi modułami PV.

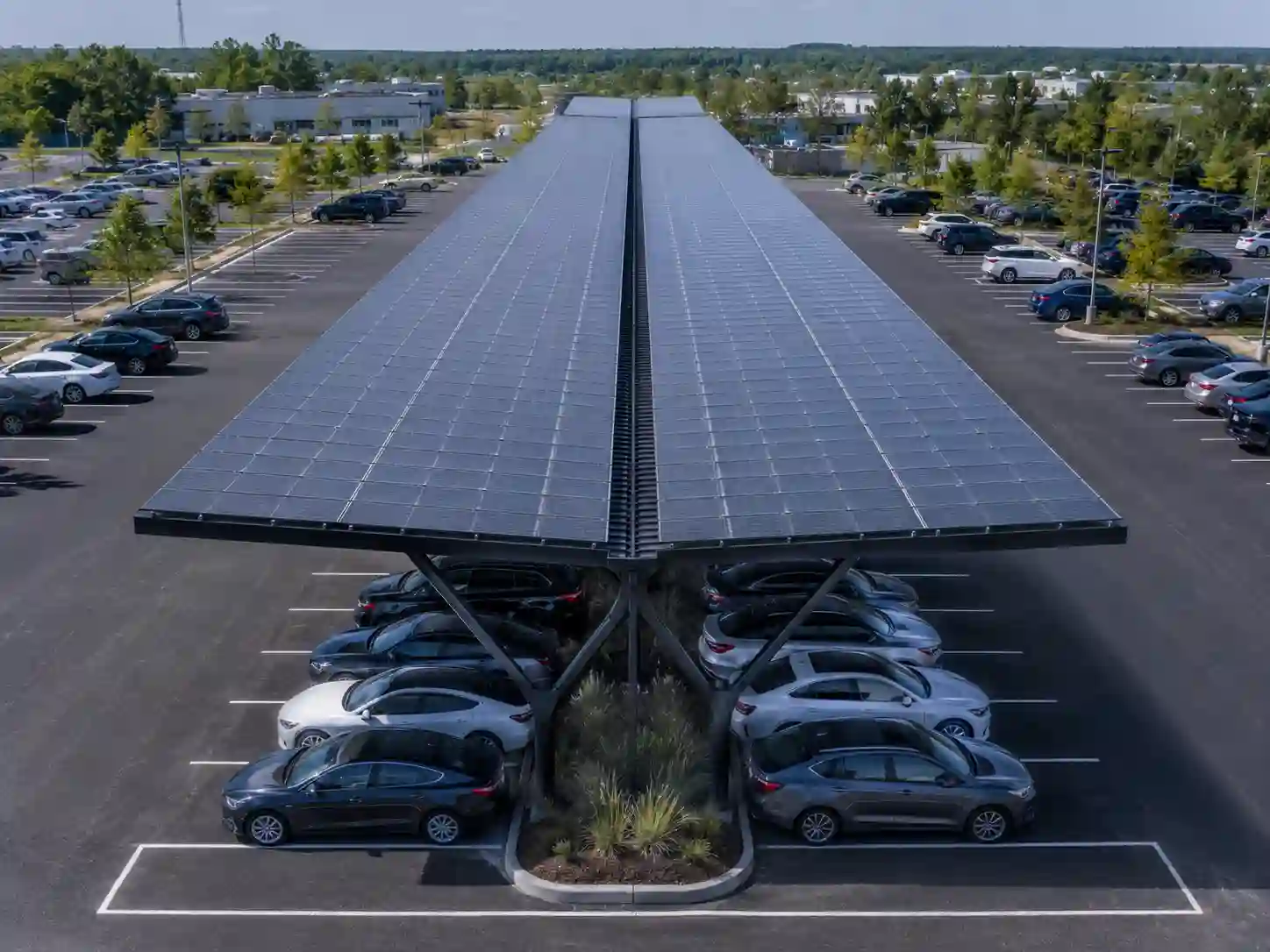

Wiata dwustronna przykrywa dwa rzędy samochodów ustawionych tyłem lub przodami do wspólnej osi konstrukcji. Same stanowiska zajmują co najmniej 10 m łącznej głębokości, przed uwzględnieniem okapów, słupów i dróg manewrowych po obu stronach. Dach jest najczęściej oparty na centralnych podporach typu T lub Y, które obsługują obie połacie i ograniczają liczbę słupów przy zewnętrznych krawędziach stanowisk.

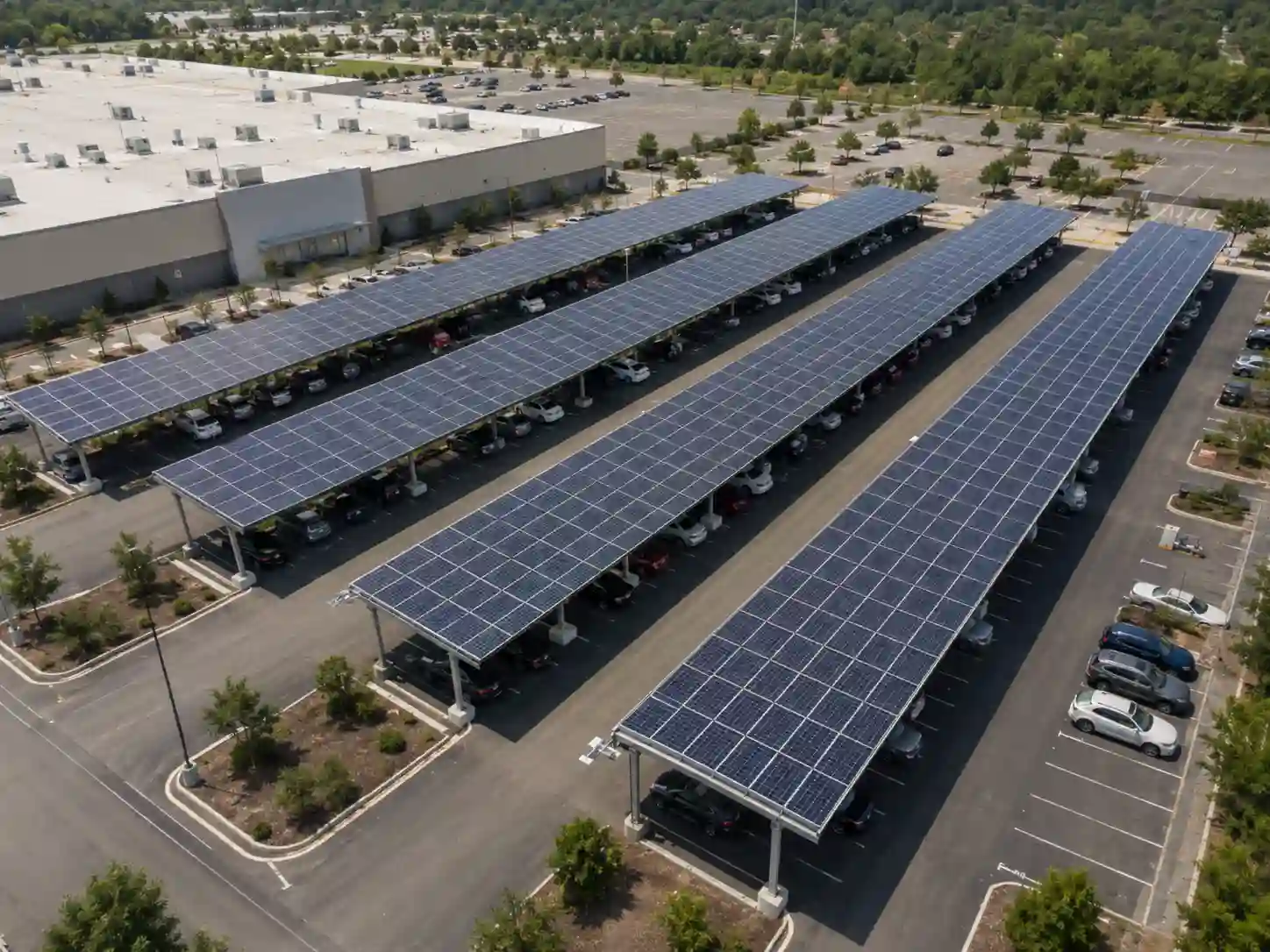

Układ wielorzędowy składa się z kilku równoległych wiat jednostronnych lub dwustronnych rozdzielonych drogami manewrowymi. Pozwala etapami zadaszać parking liczący kilkadziesiąt lub kilkaset miejsc i uzyskiwać moc instalacji liczoną w setkach kilowatów. Każdy rząd wymaga skoordynowania słupów, odwodnienia, tras kablowych, oświetlenia oraz położenia ładowarek. Odstępy między wiatami trzeba dobrać również tak, aby kolejne dachy nie powodowały nadmiernego zacienienia modułów.

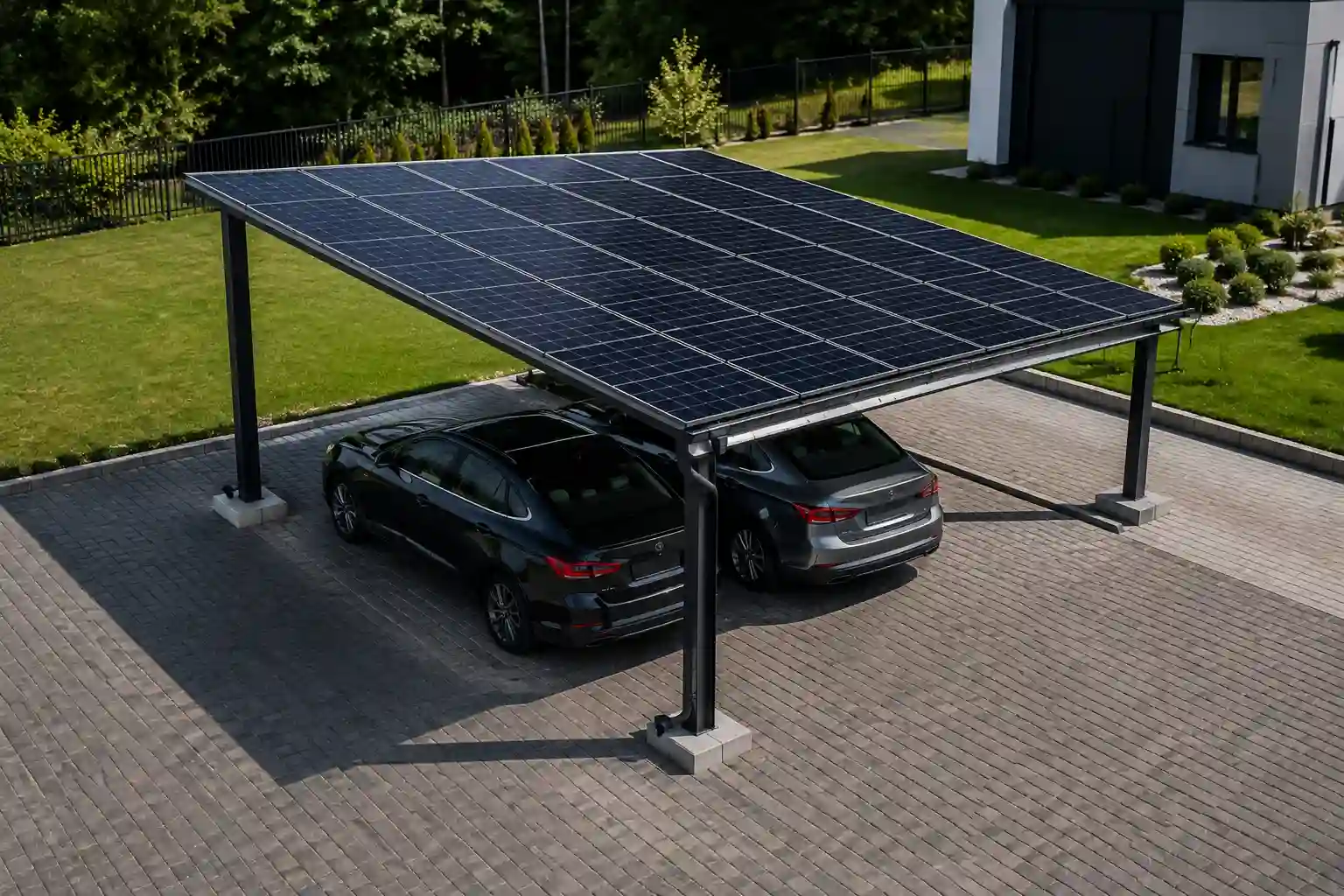

Dach jednospadowy ma jedną płaszczyznę nachyloną od wyższej do niższej krawędzi wiaty. Wszystkie moduły są skierowane w tę samą stronę, a wodę można zebrać w jednej rynnie biegnącej wzdłuż dolnej krawędzi. Rozwiązanie jest stosowane zarówno w małych wiatach na jeden lub dwa samochody, jak i w długich konstrukcjach nad jednym rzędem miejsc. Przy szerokiej wiacie wzrost rozpiętości powoduje jednak coraz większą różnicę wysokości między jej stronami.

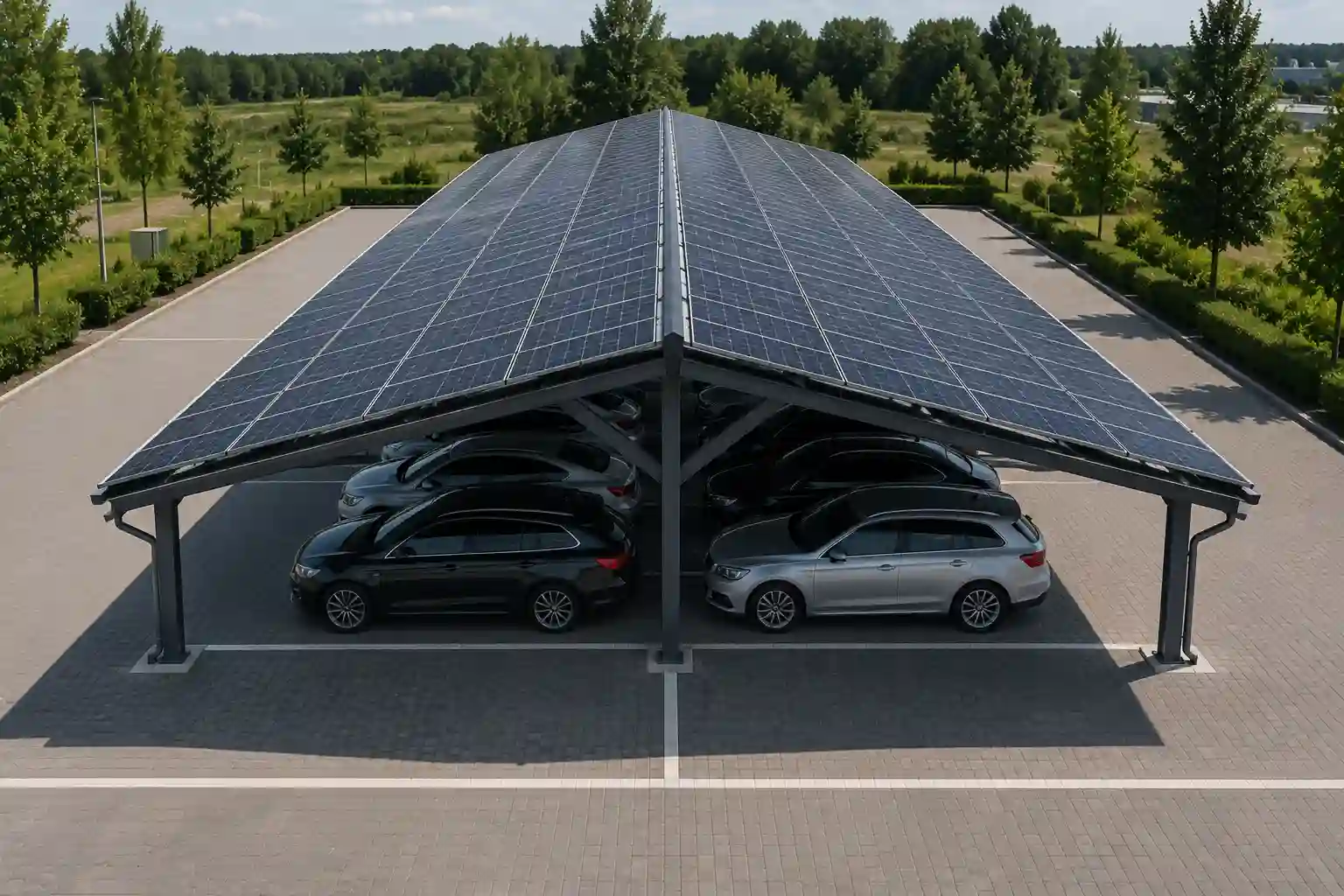

Dach dwuspadowy składa się z dwóch połaci unoszących się do wspólnej kalenicy umieszczonej nad środkiem wiaty. Woda spływa na dwie zewnętrzne strony, gdzie montuje się osobne rynny. Konstrukcja dobrze pasuje do dwóch rzędów samochodów lub szerokiej wiaty dwustanowiskowej. Moduły na obu połaciach mogą mieć różne kierunki ustawienia, dlatego ich uzysk energii nie zawsze będzie identyczny.

Dach typu „motyl” ma dwie połacie nachylone do środka, tworzące przekrój przypominający literę V. Najniższy punkt znajduje się w osi wiaty, gdzie montuje się szeroką rynnę lub kanał odwadniający. Rozwiązanie jest szczególnie czytelne przy dwóch rzędach miejsc oraz podporach centralnych typu T lub Y. Woda, przewody i elementy instalacyjne mogą być prowadzone wspólną linią środkową, ale jej drożność i dostęp serwisowy mają kluczowe znaczenie.

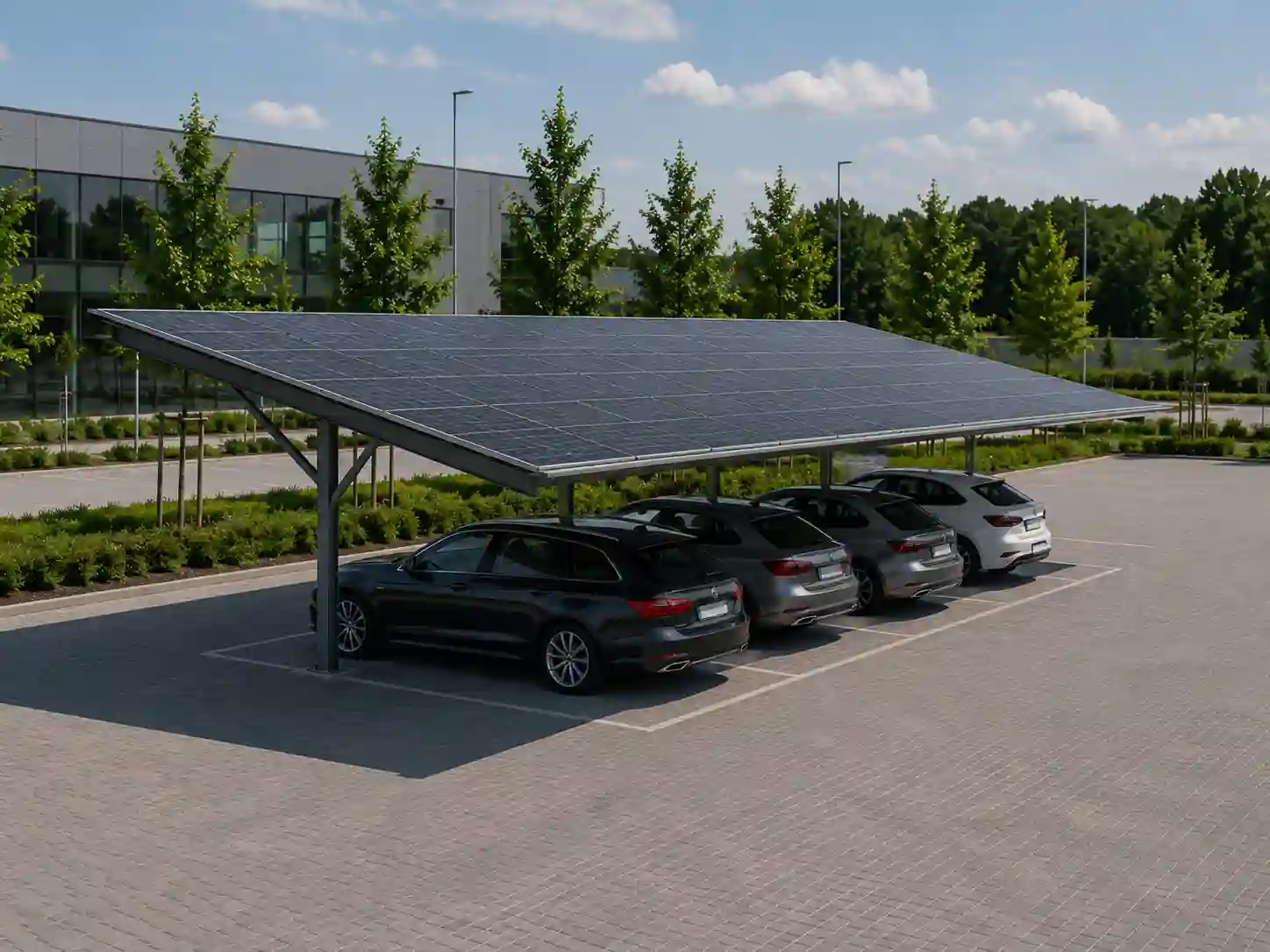

W konstrukcji wspornikowej słupy są ustawione wzdłuż tylnej krawędzi miejsc, a dach wysuwa się nad samochodami bez podpór od strony wjazdu. Ułatwia to parkowanie, otwieranie drzwi i korzystanie z całej szerokości stanowiska. Rozwiązanie dobrze sprawdza się nad jednym rzędem miejsc, szczególnie na istniejącym parkingu. Długi wysięg dachu powoduje jednak większe siły zginające w słupach i fundamentach, dlatego ich przekrój oraz posadowienie trzeba dopasować do wiatru, śniegu i warunków gruntu.

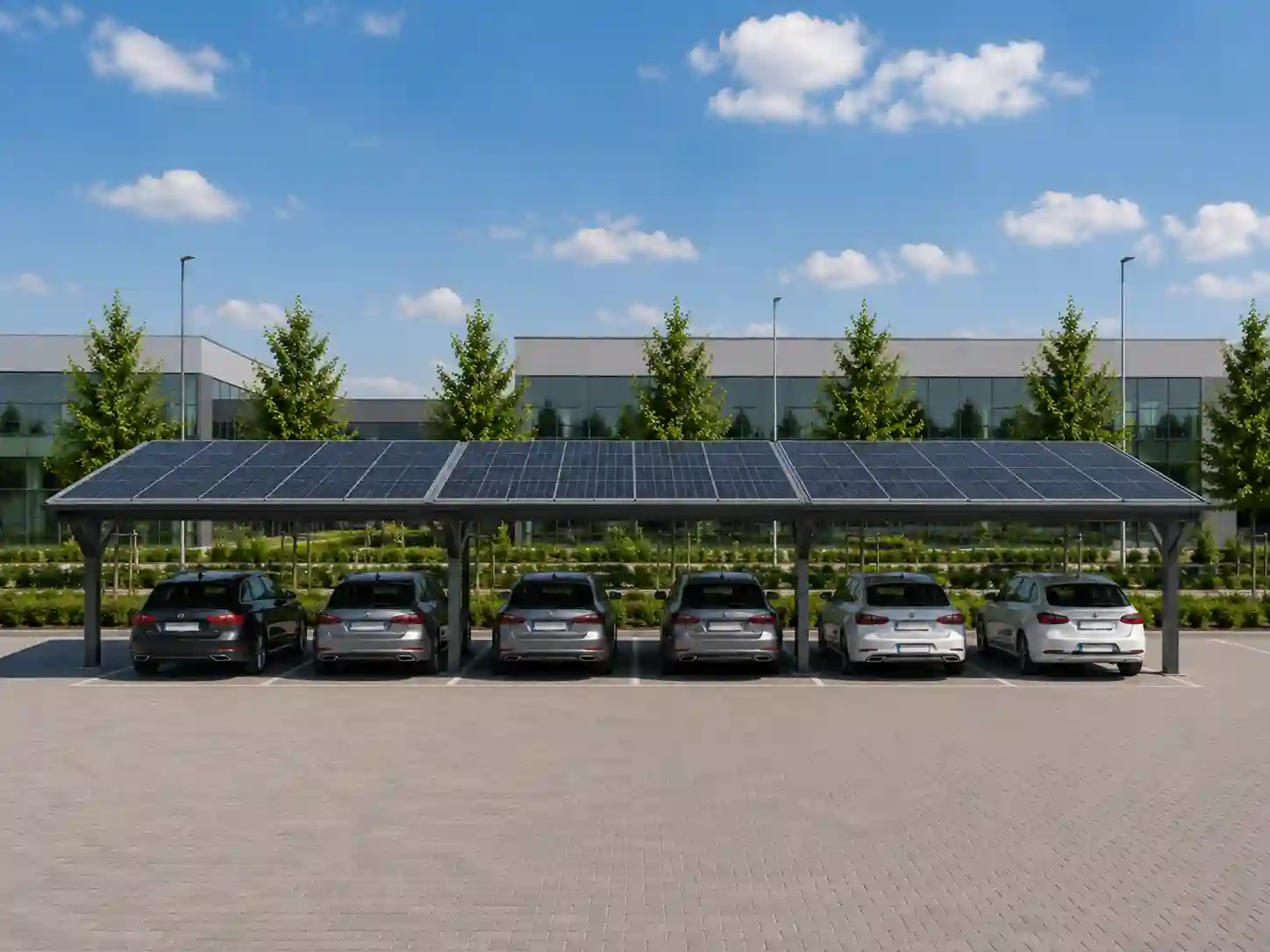

W tym układzie słupy znajdują się na liniach rozdzielających miejsca parkingowe, najczęściej przy granicy dwóch sąsiednich stanowisk. Przy miejscach o szerokości około 2,5 m powtarzalny segment dla dwóch samochodów ma około 5 m szerokości. Podpory mogą być ustawione bliżej środka dachu niż w konstrukcji tylnej, co zmniejsza długość wsporników i upraszcza przenoszenie obciążeń. Słupy nie mogą jednak ograniczać szerokości miejsca ani znajdować się w strefie otwierania drzwi.

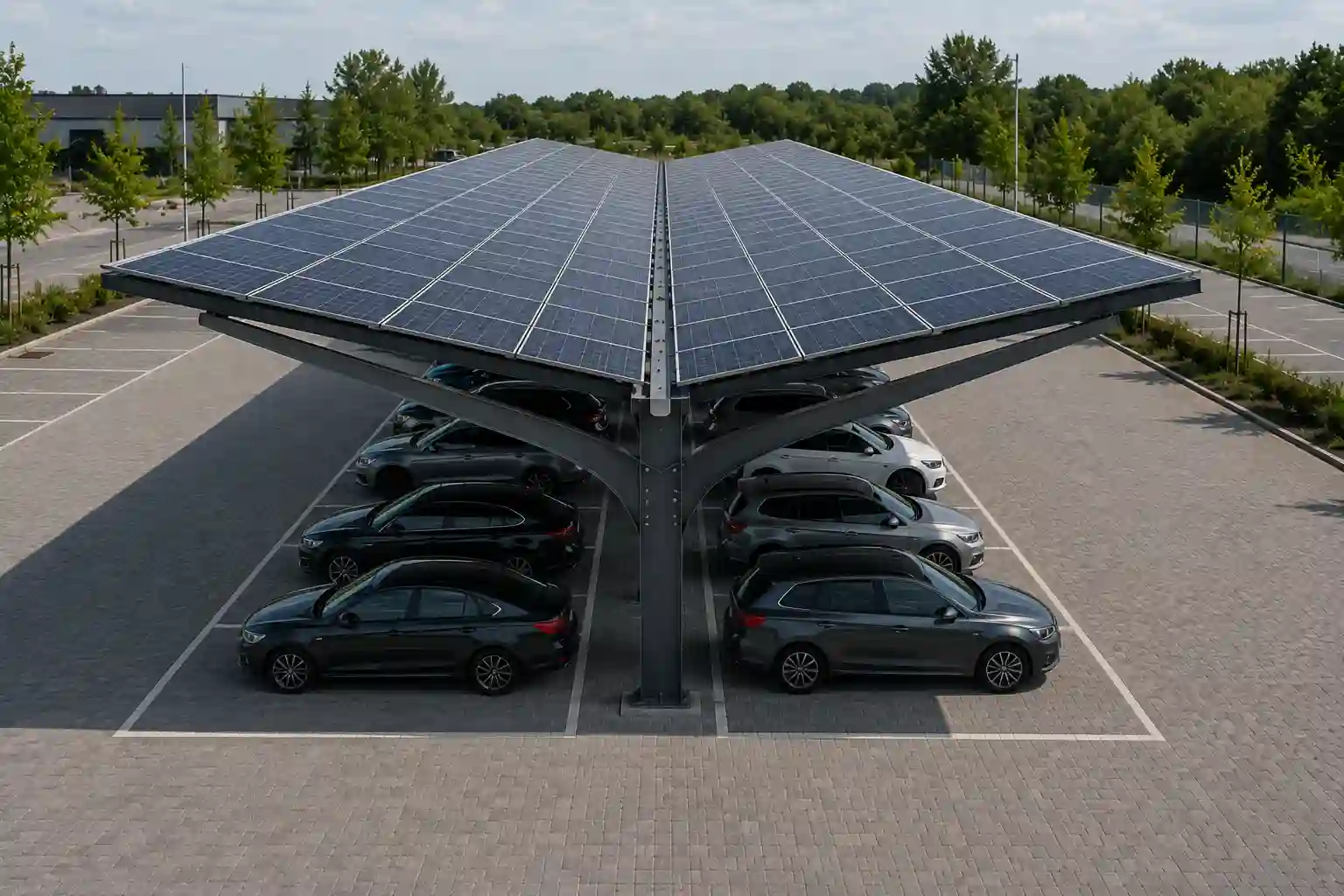

Centralna konstrukcja ma jedną linię słupów pomiędzy dwoma rzędami samochodów oraz ramiona wysunięte na obie strony. Podpora może mieć kształt litery T albo rozwidlonej litery Y. W przykładowym systemie każde ramię ma wysięg około 5 m, dzięki czemu jeden słup podtrzymuje dach nad dwoma rzędami miejsc. Fundamenty mogą być wykonane równo z nawierzchnią, a w centralnej osi można prowadzić rynnę, przewody, oświetlenie i elementy instalacji ładowania.

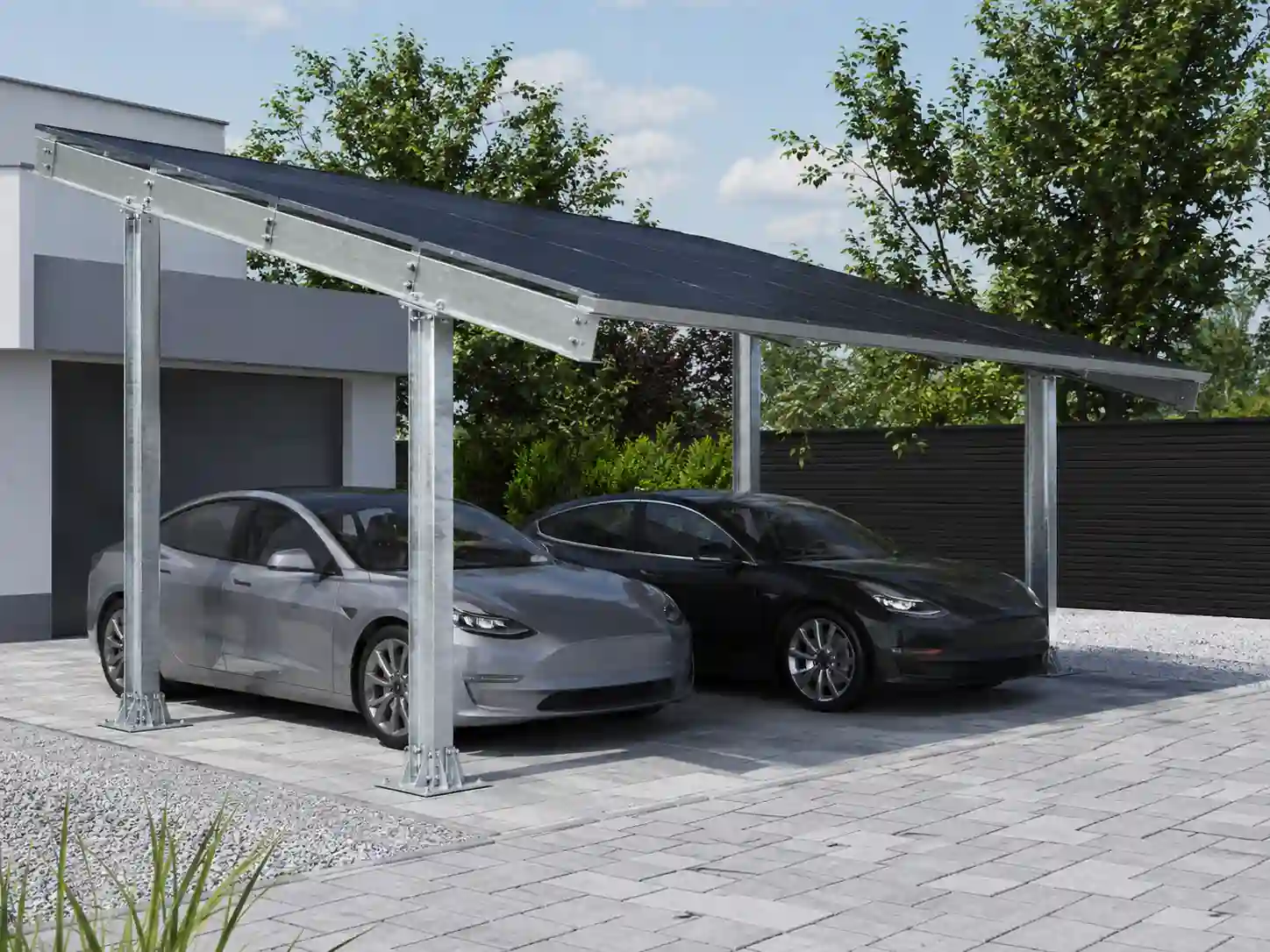

Stalowa wiata wykorzystuje słupy, belki i wsporniki z profili zamkniętych, dwuteowników albo elementów giętych. Duża nośność materiału pozwala wykonywać konstrukcje wspornikowe bez słupów przy wjeździe oraz długie moduły nad parkingami wielostanowiskowymi. Elementy zabezpiecza się najczęściej cynkowaniem ogniowym, powłoką cynkową lub malowaniem proszkowym. W przykładowym systemie carportu zastosowano stalowe słupy i belki o grubości 6 mm, połączone z aluminiowym rusztem pod moduły.

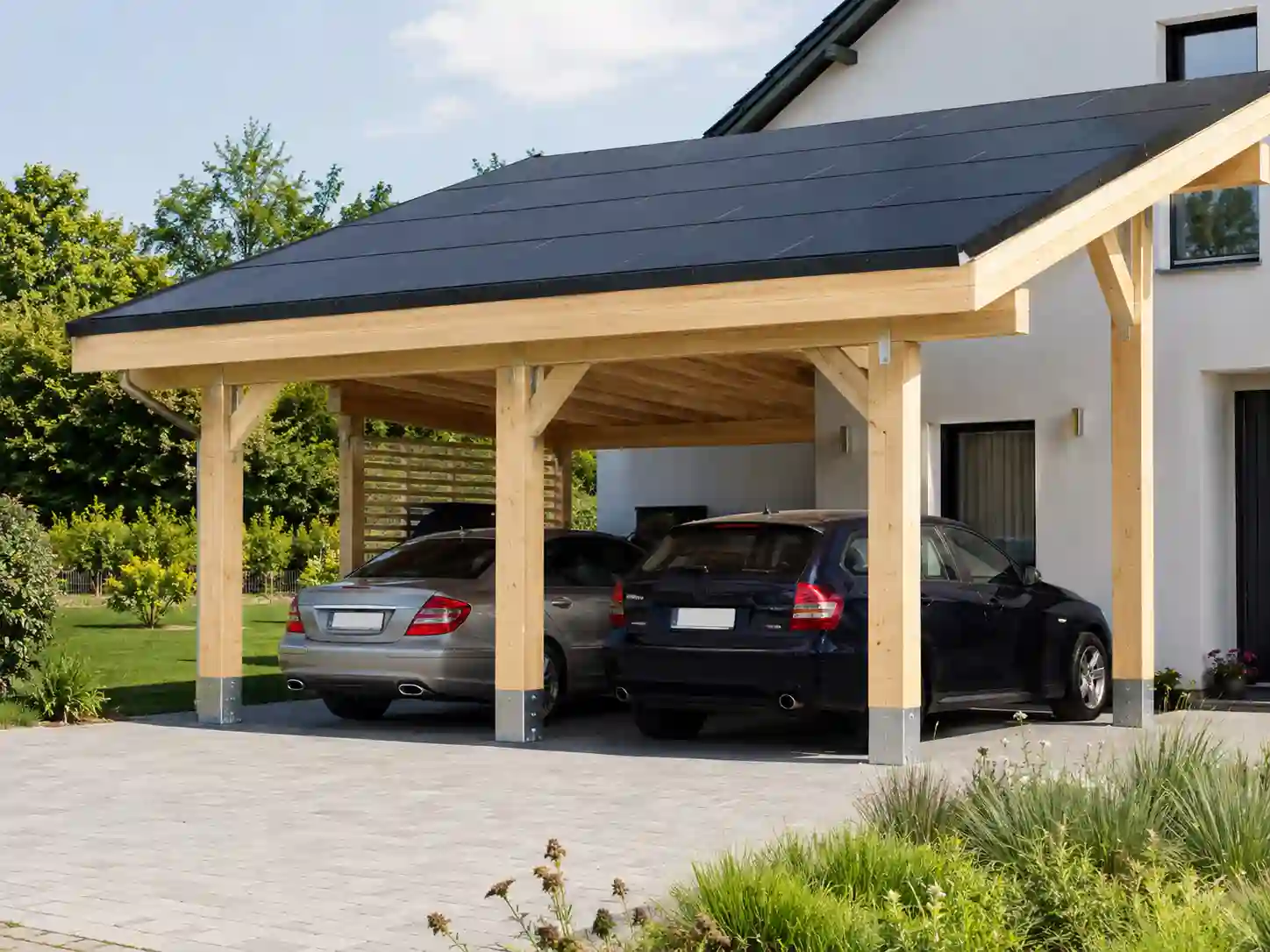

Drewnianą wiatę wykonuje się z drewna konstrukcyjnego litego albo klejonego warstwowo. Belki klejone mają bardziej powtarzalne parametry i większą stabilność wymiarową niż typowe drewno lite, dlatego mogą być stosowane przy szerszych dachach. Elementy zewnętrzne wymagają ochrony przed zawilgoceniem, a dolne części słupów powinny być odsunięte od nawierzchni za pomocą stalowych podstaw. Szczególnej ochrony wymagają czoła belek, miejsca połączeń i strefy, w których może zatrzymywać się woda.

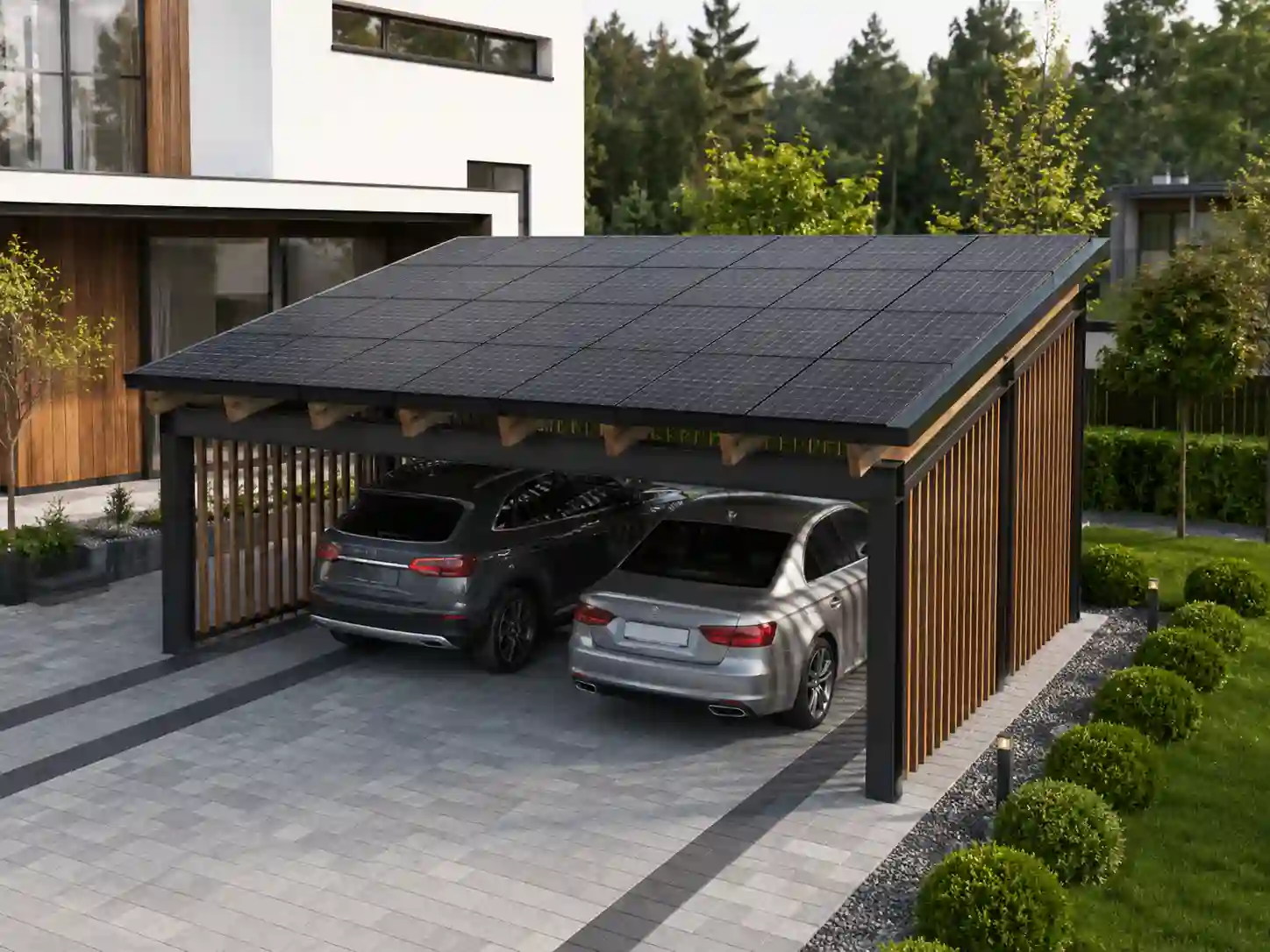

Konstrukcja mieszana wykorzystuje stalowe słupy i główne belki nośne oraz drewniane belki drugorzędne, osłony albo panele dekoracyjne. Stal przejmuje duże obciążenia i pozwala ograniczyć liczbę podpór, natomiast drewno pozostaje widoczne od spodu i po bokach wiaty. Możliwy jest również odwrotny układ: drewniana rama z aluminiowym lub stalowym rusztem mocującym moduły. Trzeba odseparować oba materiały w miejscach narażonych na wodę i umożliwić drewnu wysychanie.

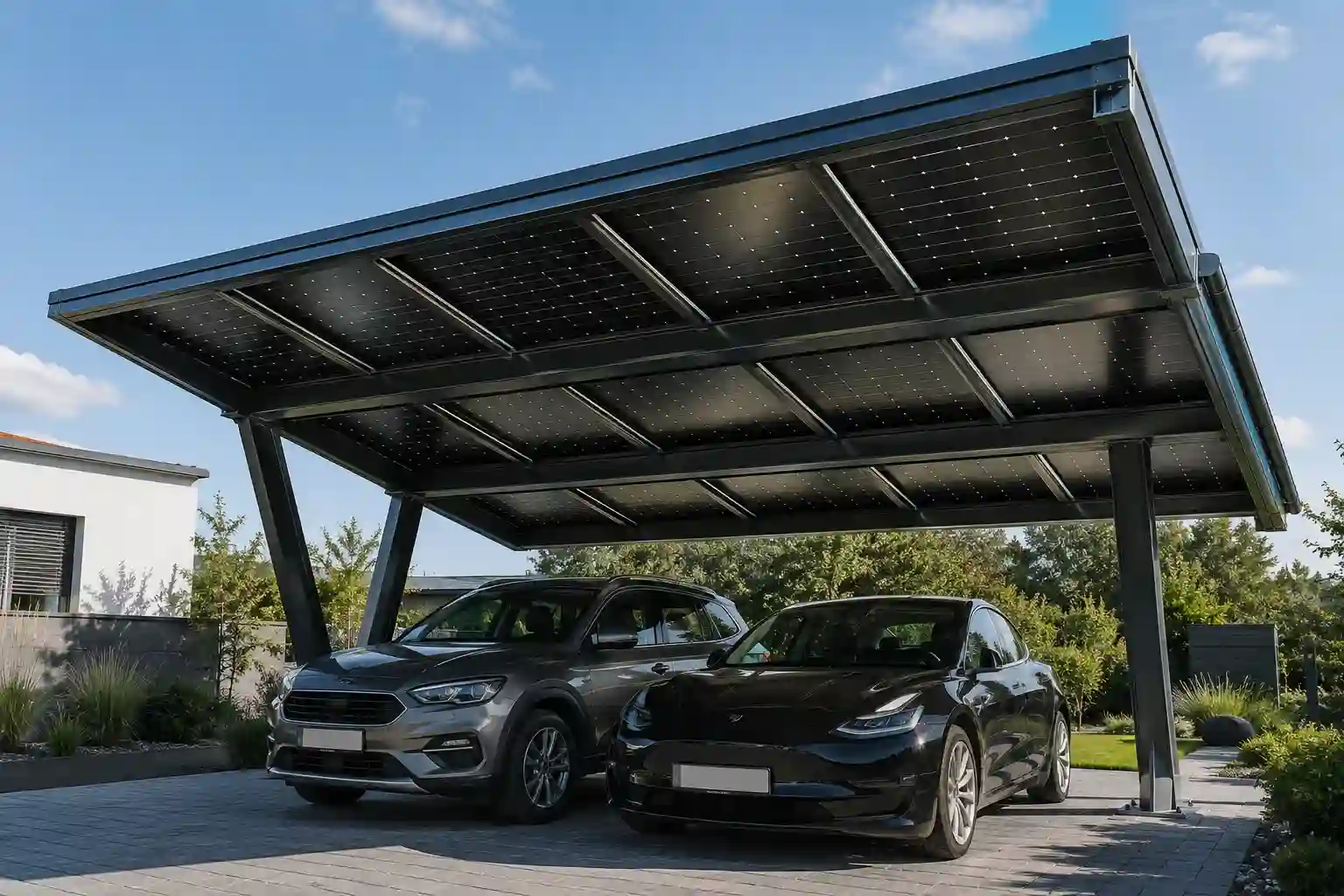

W tym wariancie moduły są jednocześnie źródłem energii i właściwym pokryciem chroniącym samochody przed deszczem. Panele opiera się na profilach z uszczelnieniami i kanałami zbierającymi wodę przedostającą się przy ich krawędziach. Dedykowane systemy wykorzystują połączenia modułów z rynnami oraz kontrolowane odprowadzanie deszczówki. Zwykłe moduły zamontowane na standardowych szynach bez takiego systemu nie tworzą automatycznie szczelnego dachu.

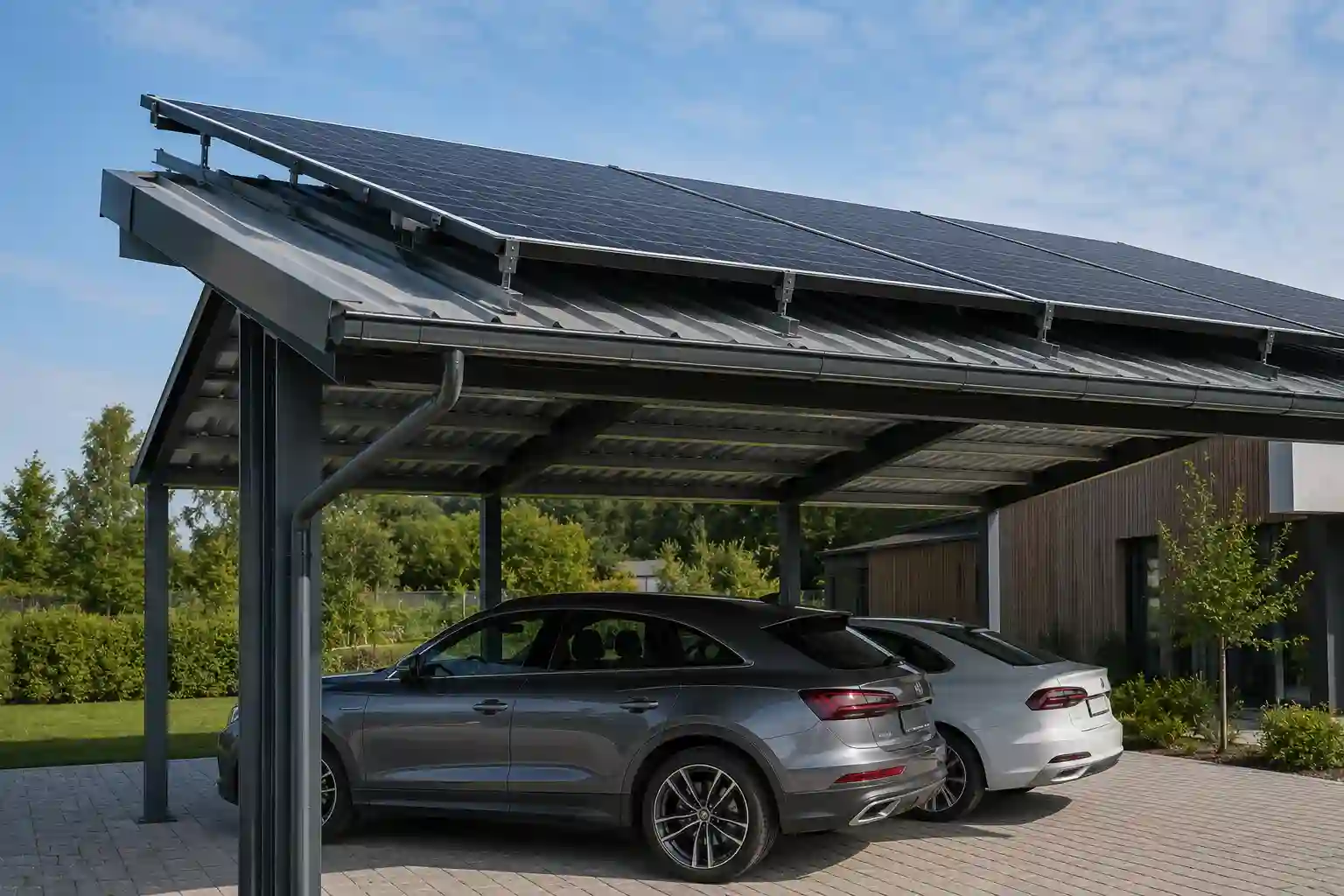

Osobny dach z blachy trapezowej tworzy ciągłą warstwę chroniącą parking przed wodą, a moduły są montowane powyżej na szynach lub krótkich profilach. Między blachą i panelami pozostaje szczelina umożliwiająca prowadzenie przewodów, odprowadzanie wody i wentylację tylnej powierzchni modułów. W razie wymiany panelu właściwe pokrycie pozostaje na miejscu i nadal osłania samochody.

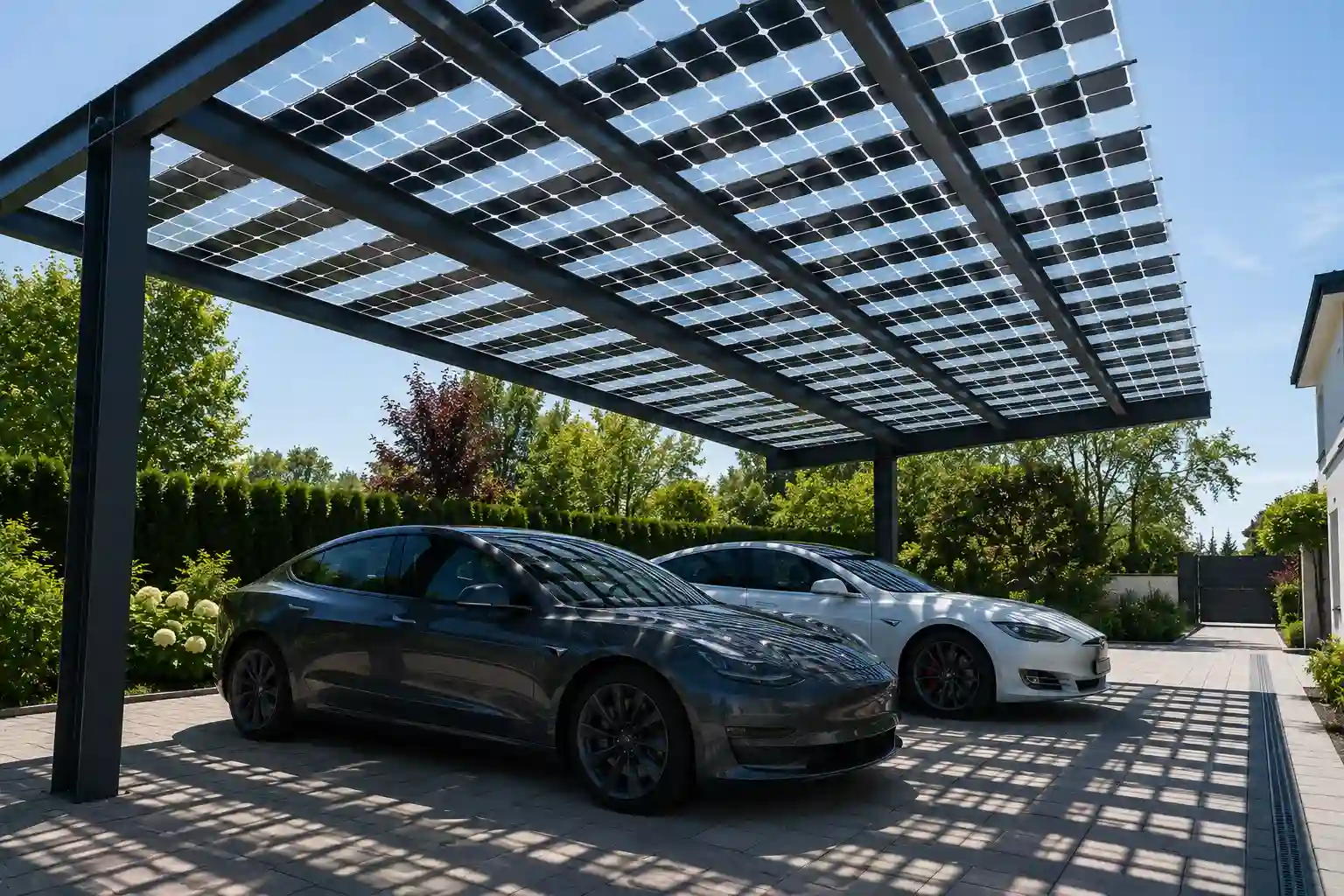

Półprzezroczyste zadaszenie wykorzystuje laminowane moduły szkło–szkło z widocznymi odstępami pomiędzy ogniwami. Światło przechodzi przez przezroczyste fragmenty modułu, tworząc pod wiatą charakterystyczny układ cieni. Stopień przezroczystości można zmieniać przez dobór wielkości i rozstawu ogniw. Większa ilość przepuszczanego światła oznacza jednak mniejszą powierzchnię aktywną, a więc zwykle niższą moc uzyskaną z tej samej powierzchni dachu.

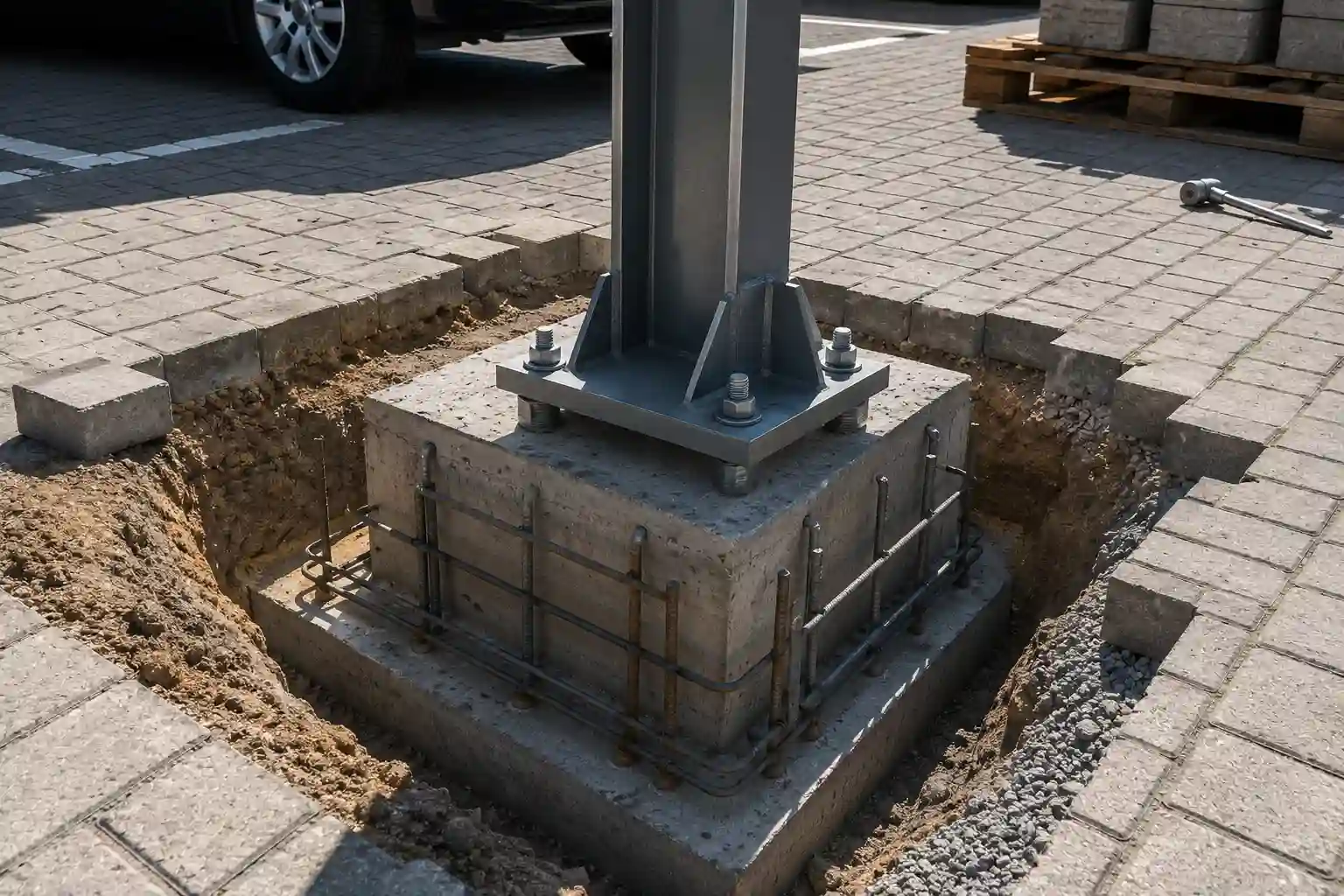

Tradycyjne posadowienie wykorzystuje oddzielną stopę żelbetową pod każdym słupem albo fundament liniowy łączący kilka podpór. W betonie osadza się kotwy lub tuleje, do których przykręcana jest stalowa konstrukcja wiaty. Rozwiązanie pozwala dobrać szerokość, głębokość i zbrojenie fundamentu do rodzaju gruntu oraz obciążeń działających na konkretny słup. Na istniejącym parkingu wymaga jednak wycięcia nawierzchni, wykonania wykopu i późniejszego odtworzenia kostki lub asfaltu.

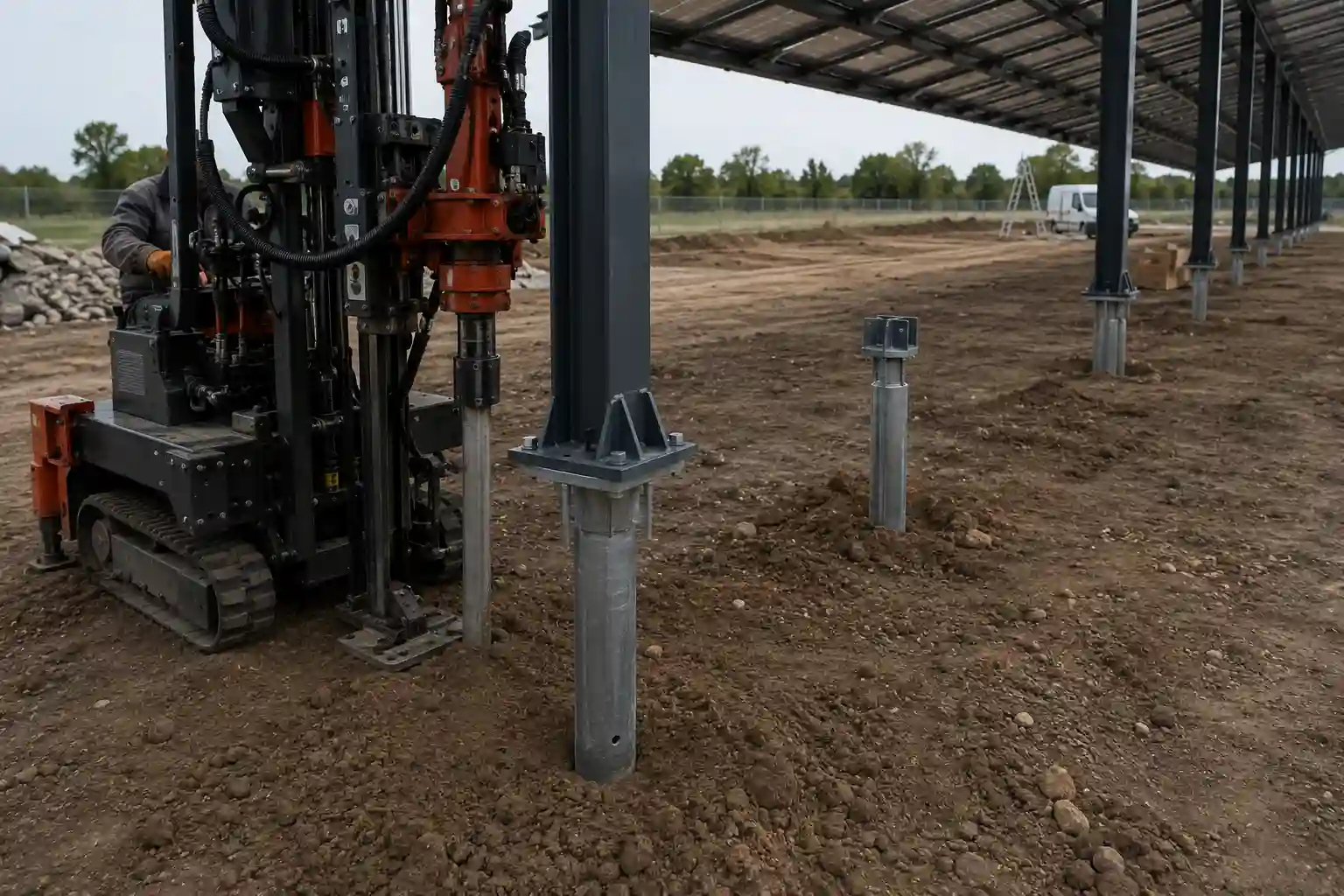

Pale przenoszą obciążenia w głębsze i bardziej nośne warstwy podłoża bez wykonywania dużej betonowej stopy. Zależnie od systemu i gruntu stosuje się pale wbijane, elementy wkręcane albo mikropale wykonywane w otworach. Rozwiązanie ogranicza ilość wykopów i betonu oraz może przyspieszyć montaż na gruncie. Nie jest jednak odpowiednie dla każdej działki – przeszkodą mogą być skały, gruz, instalacje podziemne lub niejednorodne podłoże.

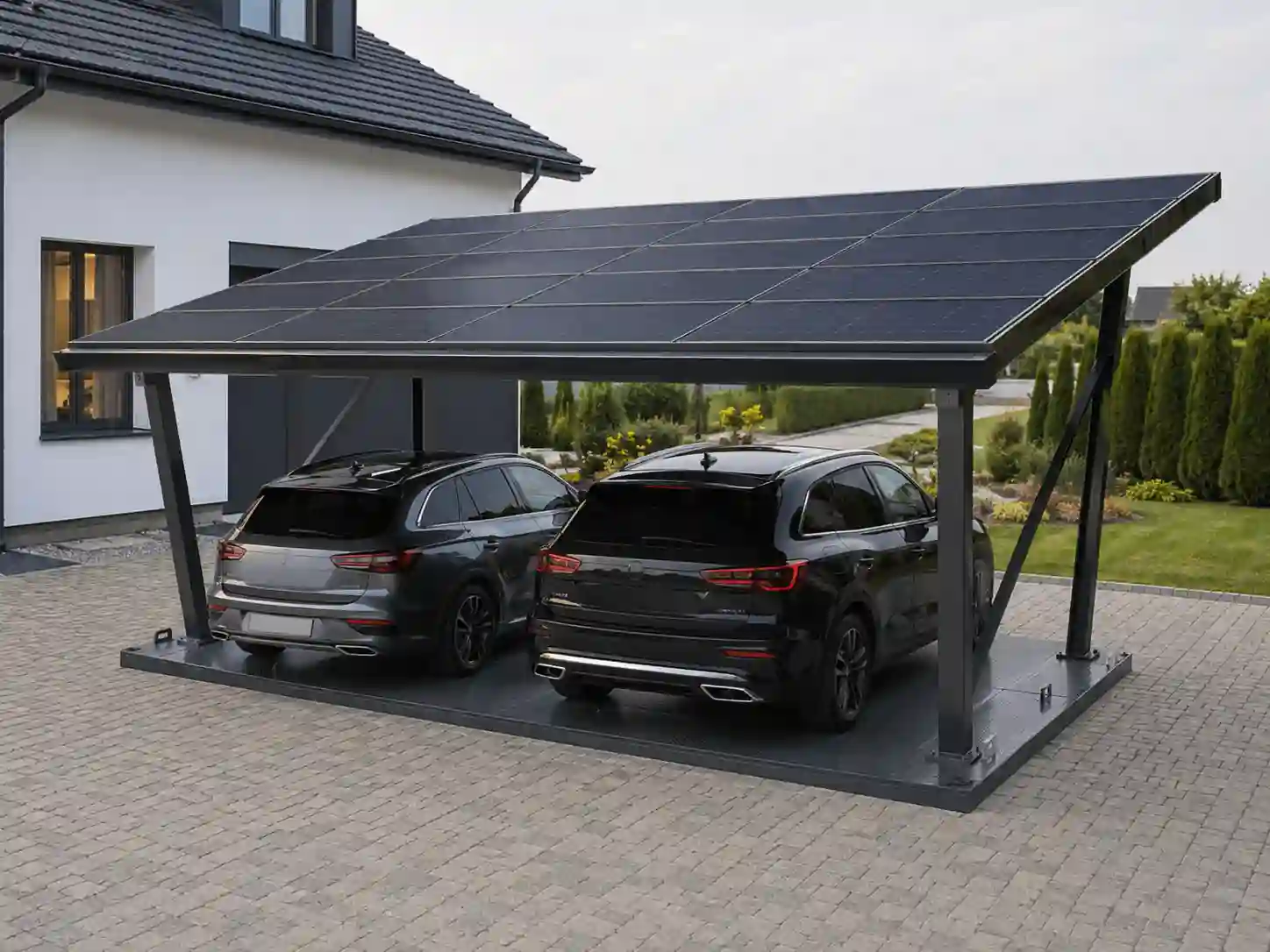

Konstrukcja bez tradycyjnych fundamentów ma własną stalową podstawę rozkładającą obciążenia na większą powierzchnię gotowego parkingu lub podjazdu. Nie wymaga kotwienia do budynku ani rozbierania kostki pod każdą podporą. Może być stosowana na istniejącej nawierzchni pod warunkiem potwierdzenia jej stanu i nośności. Rozwiązanie jest przeznaczone głównie do mniejszych, samodzielnych wiat i nie zastępuje indywidualnego sprawdzenia stateczności całej konstrukcji.

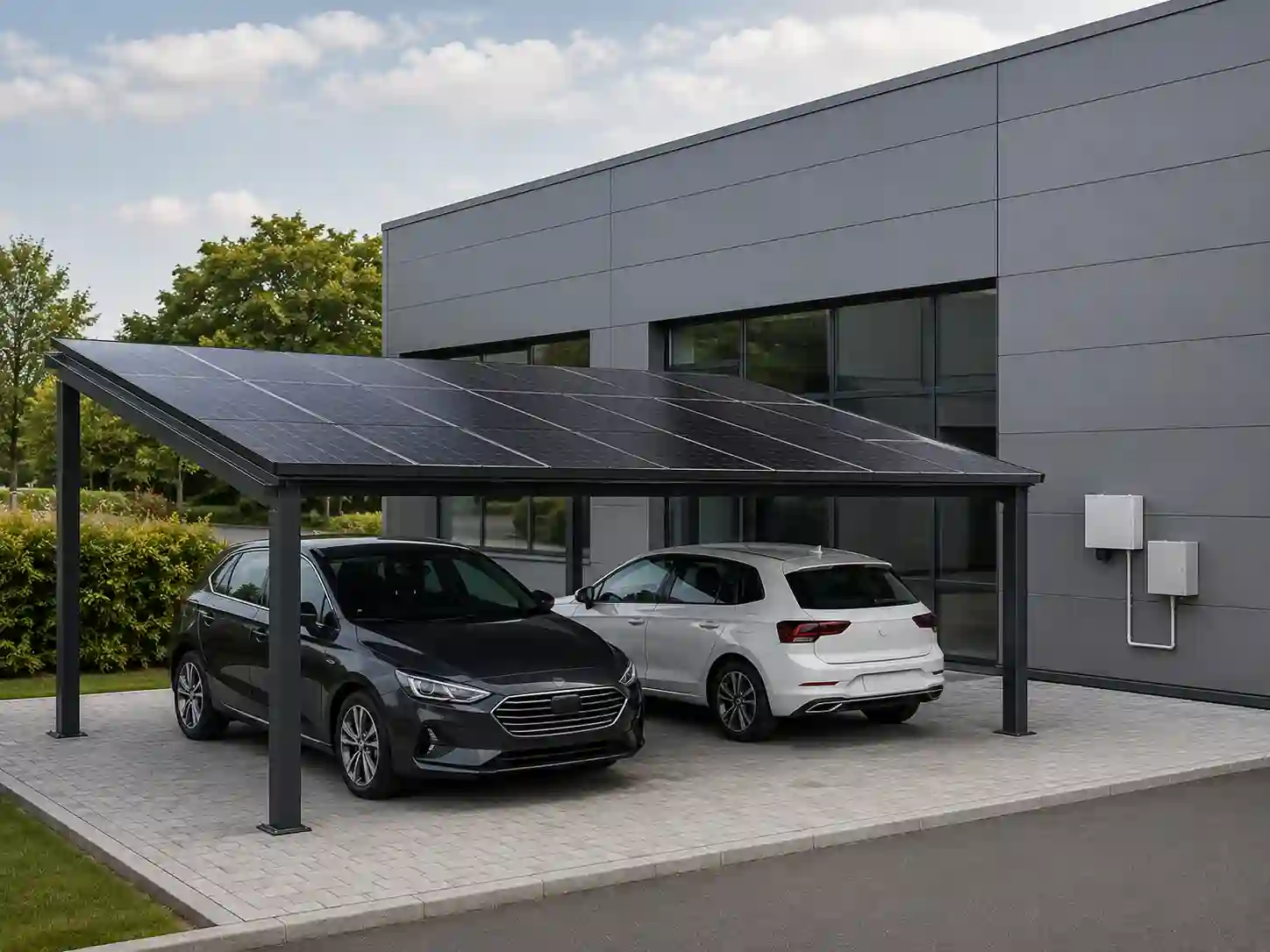

Podstawowy wariant obejmuje moduły na dachu, falownik, zabezpieczenia oraz połączenie z instalacją elektryczną budynku. Energia może być wykorzystywana na bieżące potrzeby obiektu, a jej nadwyżki kierowane do sieci. Przy samej wiacie nie ma ładowarki ani dużej szafy bateryjnej, dlatego przestrzeń pod zadaszeniem pozostaje wolna, a liczba urządzeń przy słupach jest ograniczona.

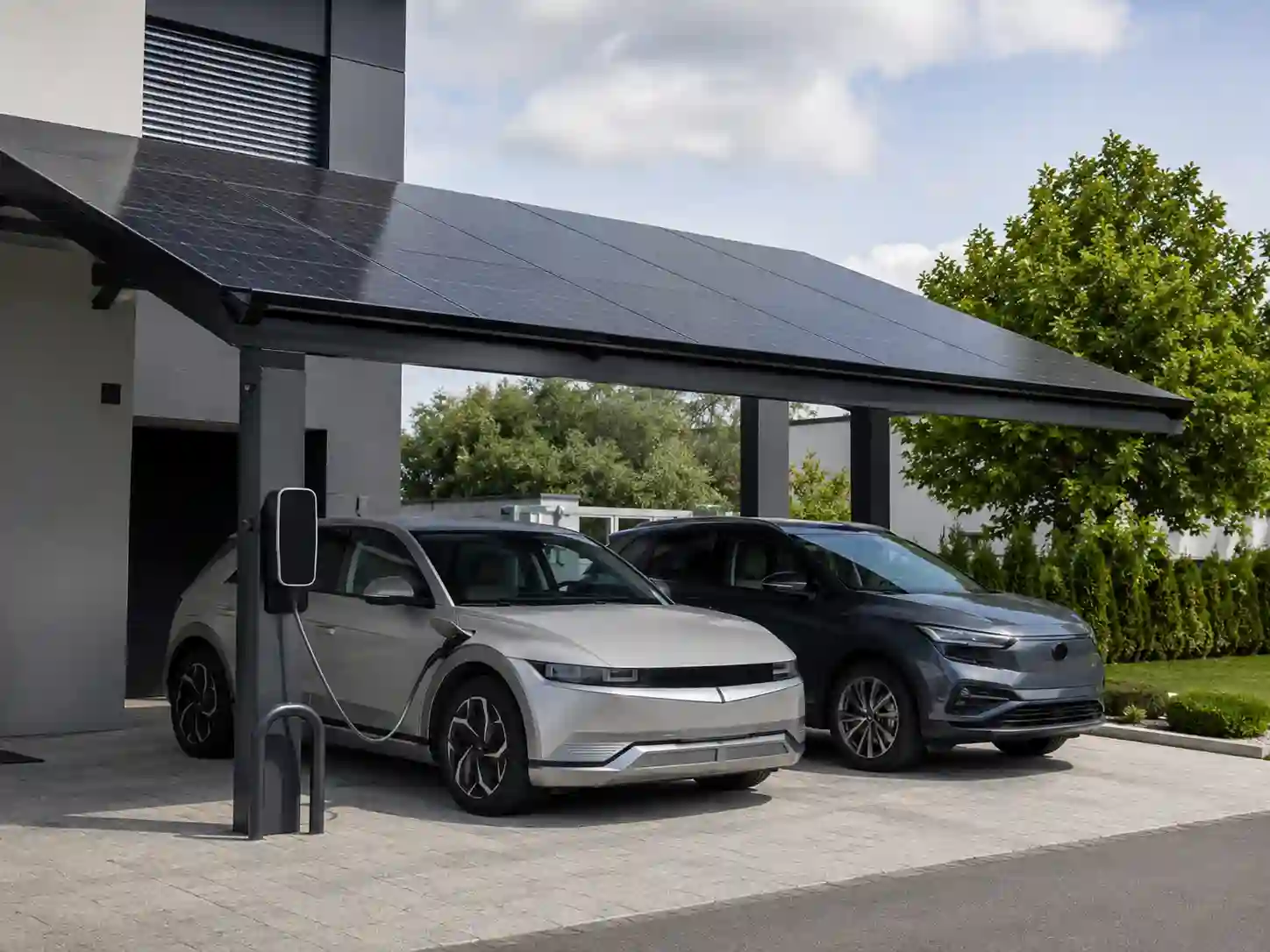

Ładowarkę AC można zamontować bezpośrednio na słupie wiaty albo na osobnym postumencie między stanowiskami. Typowe urządzenia są dostępne w klasach mocy 11 i 22 kW, przy czym rzeczywista moc zależy również od instalacji elektrycznej oraz ładowarki pokładowej samochodu. System zarządzania energią może zwiększać lub zmniejszać prąd ładowania zależnie od aktualnej nadwyżki produkcji z modułów.

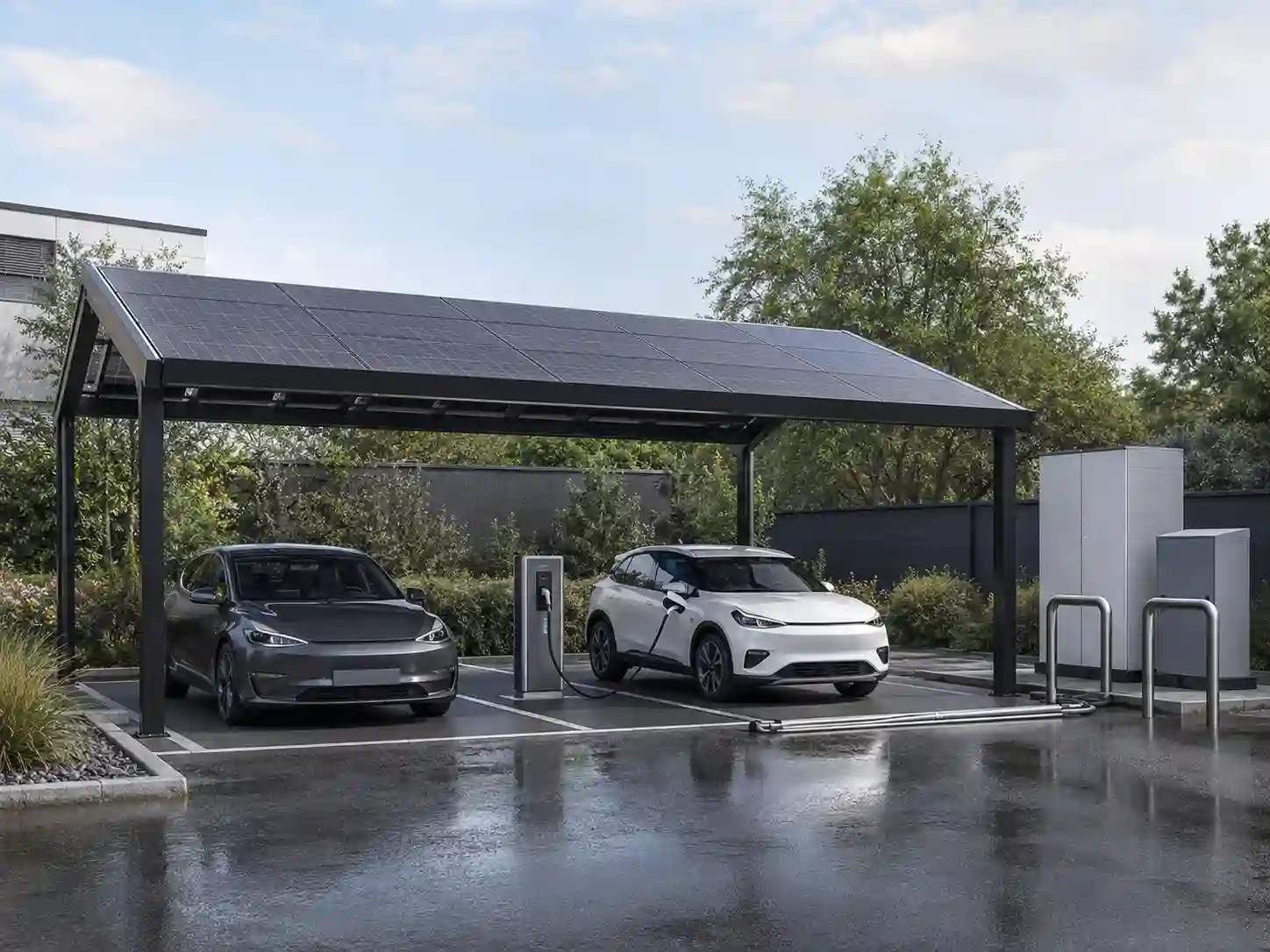

Rozbudowany wariant łączy instalację PV, punkt ładowania oraz modułowy magazyn energii. W mniejszych instalacjach dostępne są zestawy o pojemności użytkowej około 5–13 kWh, natomiast większe szeregi mogą osiągać około 8–22 kWh i być dalej rozbudowywane. Magazyn wymaga miejsca na obudowę, falownik hybrydowy, zabezpieczenia i połączenia kablowe. Urządzenia ustawia się poza drogą manewrową, w strefie chronionej przed uderzeniem samochodu i zgodnej z warunkami montażowymi producenta.

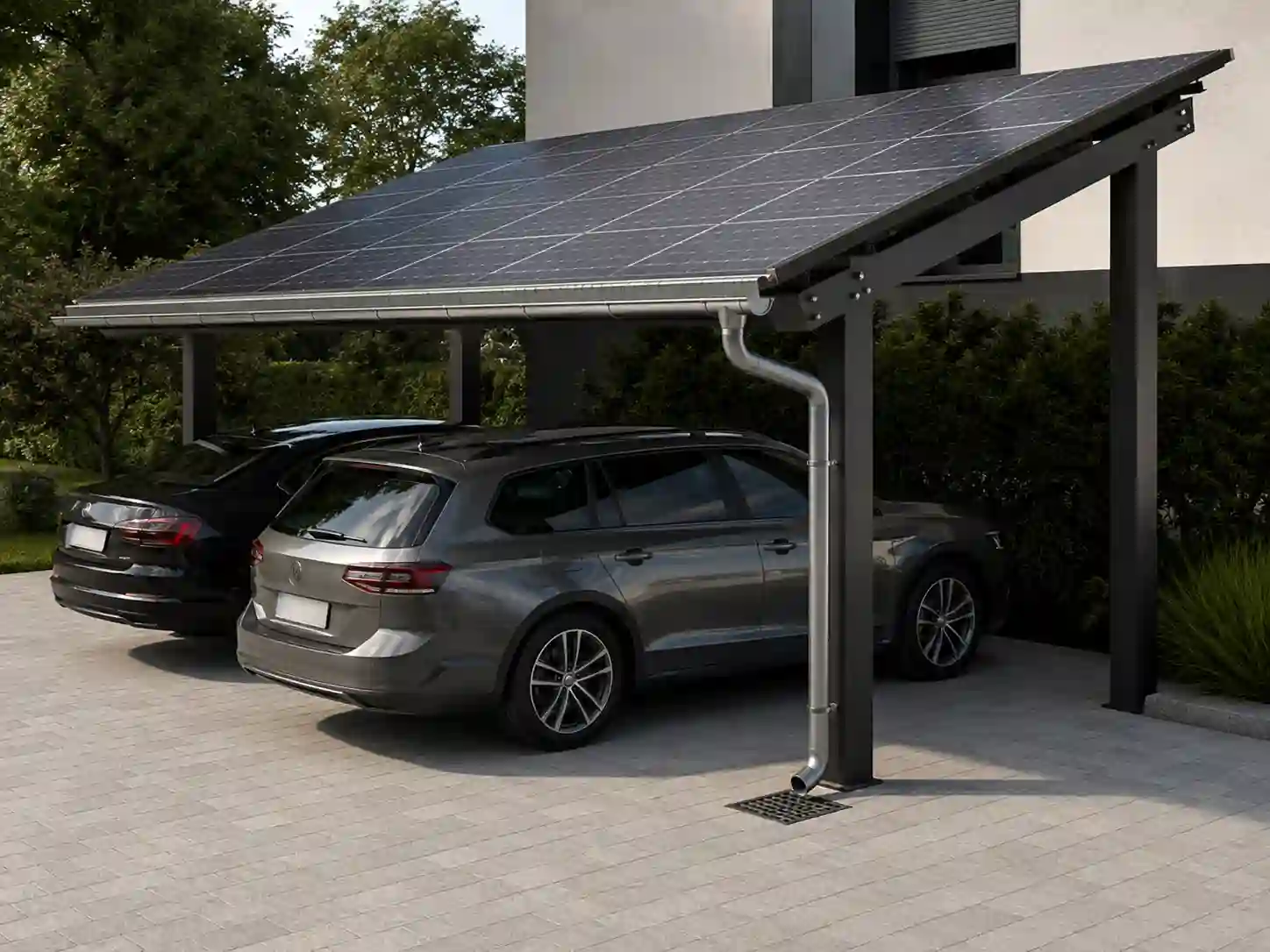

Najprostszy układ wykorzystuje rynnę zamontowaną przy dolnej krawędzi dachu oraz widoczną rurę spustową prowadzoną przy słupie. Woda może być odprowadzana do kanalizacji deszczowej, studni chłonnej albo na teren zielony. Wszystkie elementy pozostają dostępne od zewnątrz, dzięki czemu łatwo usunąć liście, skontrolować połączenia i wymienić uszkodzony fragment.

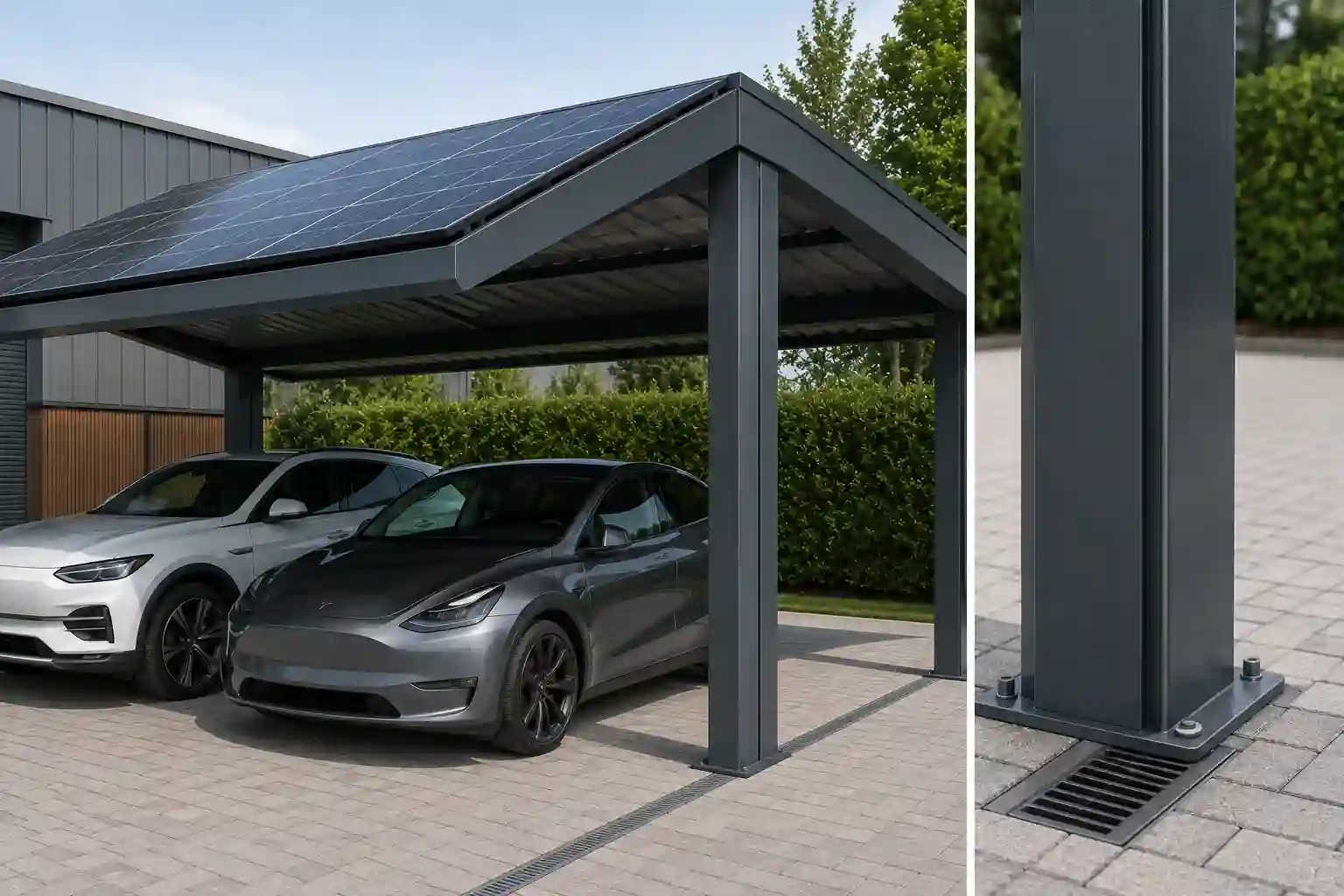

Odwodnienie ukryte wykorzystuje kanał zintegrowany z profilem dachowym oraz rurę poprowadzoną wewnątrz stalowego lub aluminiowego słupa. Z zewnątrz nie widać klasycznej rynny i pionowej rury, a woda wypływa dopiero przy podstawie konstrukcji. System wymaga otworów rewizyjnych, możliwości czyszczenia oraz zabezpieczenia odpływu przed liśćmi i zamarzaniem.

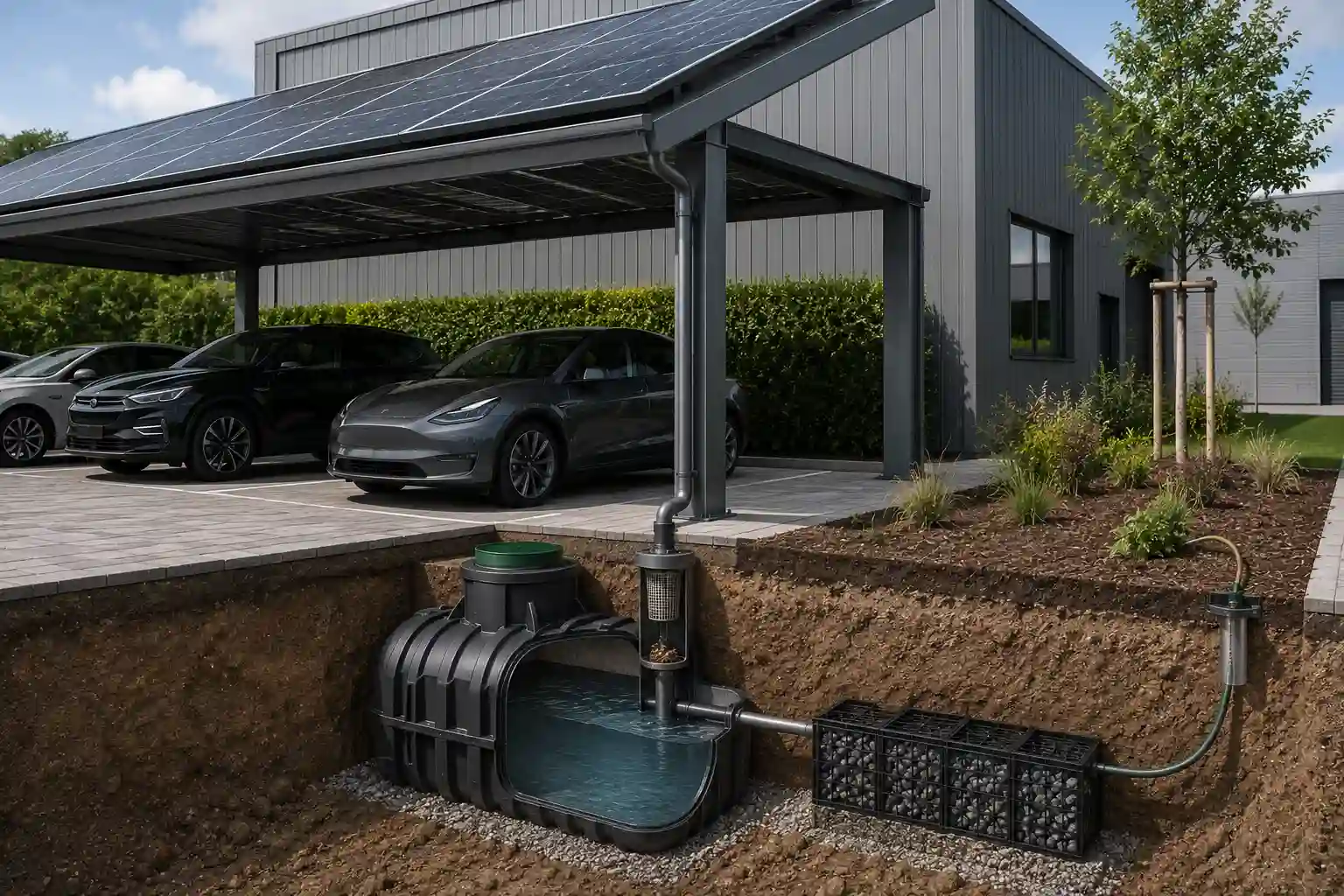

Deszczówkę z wiaty można skierować do naziemnego lub podziemnego zbiornika, skrzynek rozsączających albo ogrodu deszczowego. Zgromadzona woda może służyć między innymi do podlewania zieleni i mycia nawierzchni. Zbiornik powinien mieć filtr wstępny, przelew awaryjny oraz dostęp do kontroli. Jeżeli znajduje się pod parkingiem, jego konstrukcja musi być dostosowana do obciążeń od przejeżdżających samochodów.
